12FQ8 (12FQ8) Anwendungen / Schaltungstechnik ?

ID: 171435
Dieser Artikel betrifft das Bauteil: Zur Röhre/Halbleiter

12FQ8 (12FQ8) Anwendungen / Schaltungstechnik ?
02.Sep.08 08:55
0

Klaus Bayer (D)
Beiträge: 251
Anzahl Danke: 6
Klaus Bayer

Hallo,

habe diese sonderbare Röhre in meinem Bestand.

Leider konnte ich, außer Anwendung in elektronischen Musikinstrumenten, nichts konkretes über die Verwendung und Schaltungstechnik einer solchen Röhre mit 2 Anoden je System finden.

Gibt es hierzu Literatur ?

Über Hinweise würde ich mioch freuen.

Viele Grüße

Klaus Bayer



Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
Kurzdaten
02.Sep.08 20:01

Dietmar Rudolph † 6.1.22 (D)
Beiträge: 2492
Anzahl Danke: 4
Dietmar Rudolph † 6.1.22

Die 12FQ8 ist im "Technical Manual" von PhilipsECG (1982) mit ihren Daten (als Twin, Double Plate Triode) aufgeführt, aber leider ohne Hinweis auf die Verwendungsmöglichkeit.

Daten:

Uf = 12,6V; If = 0,15A; Na = 0,5W; Ua = 250V; Ug = -1,5V; Ia = 1,5 mA; Ri = 76 KΩ; S = 1,25mS; μ = 95

Beachtenswert ist der für eine Triode sehr hohe Wert des Innenwiderstandes.

MfG DR

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 3
12FQ8
02.Sep.08 23:27

Roy Johnson (GB)
Beiträge: 284
Anzahl Danke: 5

The 4 data sheets for the 12FQ8 from the GE manual have been uploaded and should soon be available.

The main reason for the dual anode was to reduce the number of tubes needed.  They were mainly used as tone generators in electronic organs and the split anodes enable half the number of tubes to be used.

Again the high impedance and low anode current were an advantage since only audio frequencies were involved.

There may have been other applications but certainly musical instruments were the main one.

Regards,

Roy

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
Frequenzteiler in Elektronenorgel
20.Apr.14 10:18
762 from 3434

Dietmar Rudolph † 6.1.22 (D)
Beiträge: 2492
Anzahl Danke: 6
Dietmar Rudolph † 6.1.22

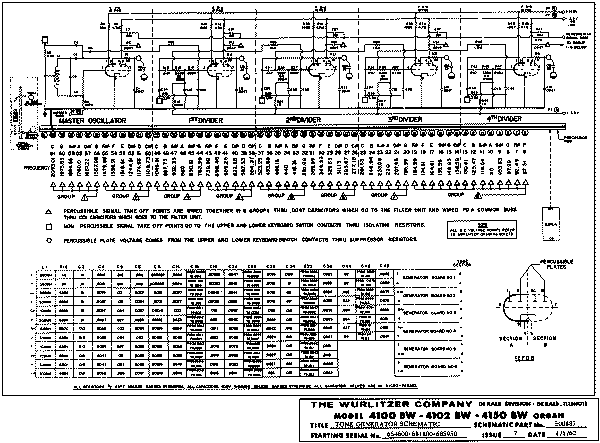

Herr Sluga stellt einen Schaltplan von einer Wurlitzer Elektronenorgel zur Verfügung, in welchem die 12FQ8 als Frequenzteiler arbeitet.

Leider ist die Schaltung zu komplex und das betreffende File zu groß als daß es unmittelbar als Anwendung direkt bei der Röhre hochgeladen werden könnte. Und wenn es verkleinert wird, kann man nichts mehr lesen, sondern nur noch erahnen.

Wer sich für Details dieses Schaltbildes interessiert, findet eine lesbare Kopie in der Anlage.

Vielen Dank an Herrn Sluga für diese Informationen.

MfG DR

Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5
warum nur ein System verwendet ?
03.May.14 21:20
1019 from 3434

Klaus Bayer (D)
Beiträge: 251
Anzahl Danke: 5
Klaus Bayer

Hallo Herr Rudolph,

vielen Dank für das Schaltbild.

Auch wenn ich das nicht im Detail verstehe, wundert mich eines. Warum wurde immer nur ein System verwendet ? Außer, das es evtl. eine Röhre mit nur einem System gegeben haben könnte, fällt mir nichts dazu ein.

Kennt jemand einen Grund ?

Viele Grüße

Klaus Bayer

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.
