Guten Morgen,

ich habe hier ein Gerät dieser Familie, daß aber laut Aufkleber, leider nicht mehr kpl. lesbar,  Transistor 2K heißt?

Es hat 5 Tasten, ein/aus,  phono, lang, mittel und kurz.  Könnte es sich um ein Gerät handeln, was hierzu passt?

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 2
Transistor 2K ?
20.Jan.08 15:47

Günther Stabe † 19.8.20 (D)
Beiträge: 398
Anzahl Danke: 9
Günther Stabe † 19.8.20

Guten Tag Herr Küster,
zunächst vielen Dank für Ihre Information; nach fast 50 Jahren wäre es in der Tat wichtig zu klären, ob - und falls ja, in welcher Form bzw. Variante - es diesen Typ gab. Die 5 Tasten und deren Funktionen sind so nur beim Transistor k vorhanden; Transistor k entspricht zwar einem Modell Transistor 2, erweitert um den Kurzwellenbereich, und erschien ein Jahr später (Verfügbarkeit von OC170). Aber die Bezeichnung 2K oder K2 ist bisher m.W. noch nicht aufgetaucht.
o Wenn Sie das Modellblatt vom Braun Transistor k - Innenansicht - vergleichen: gibt es sichtbare Unterschiede?
o Welche genauen Informationen sind noch auf dem Typen-Aufkleber erkennbar bzw. rekonstruierbar? Auch die Typennummer? Oder zumindest die ersten Stellen incl. etwaiger führender Null?
o  Gibt es einen eingeklebten Schaltplan (Schema), oder zumindest Reste vom Kreppklebeband an der Innenseite der Rückwand?
o  Ist die Rückwand innen grau lackiert oder holzfarben natur?
Weitere Klärung sollte nach Ihrer Rückantwort erfolgen, Dank im voraus.
Beste Grüße
G.S.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 3
Braun Transistor 2K ??
20.Jan.08 18:16

Joachim Küster (D)
Beiträge: 14
Anzahl Danke: 6
Joachim Küster

Guten Tag Herr Stabe,

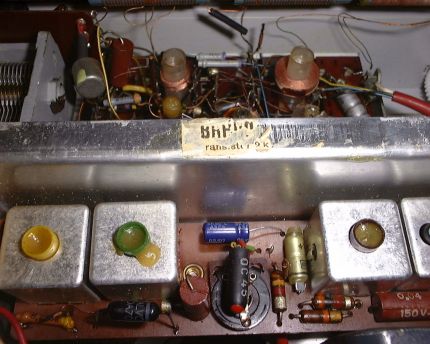

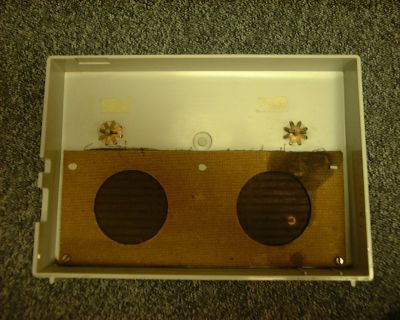

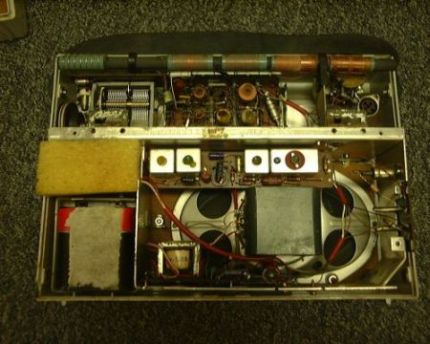

Danke für die schnelle Antwort.  Der erste, ?, Transistor ist ein OC 170, der direkt neben dem Drehko zu sehen ist. Der Innenaufbau weicht  vorstufenmäßig vom Bild des "2" ab. Auf dem Typenaufkleber ist leider nur noch fragmentweise  " ransistor 2K" erkennbar. In der Rückwand war etwas eingeklebt, links und rechts sind noch Reste von Kreppband erkennbar. Die Rückwand erscheint mir grau durchgefärbt, mit zwei Klangöffnungen, die mit Hartfaserpappe ?? verkleidet sind.

Ich habe ein paar Bilder versucht zu machen und probiere diese anzuhängen, wenn Fragen, bitte fragen.

Mit freundlichen Grüssen

Joachim Küster

Anlagen:

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 4
...das ist interessant
21.Jan.08 07:36

Günther Stabe † 19.8.20 (D)
Beiträge: 398
Anzahl Danke: 8
Günther Stabe † 19.8.20

Guten Tag Herr Küster,
die Bilder sind gut, und ich werde in den nächsten Stunden anhand meiner Geräte vergleichen und antworten können.
Nachtrag: können Sie auf einem der Elkos ein Fertigungsdatum erkennen, z.B. 2.59 - für Febr. 1959 ? Das könnte für eine bessere Beurteilung von Vorteil sein.
Ferner:
die beiden Endstufentransistoren: erscheinen diese noch originalverdrahtet? Welche Farbe hat die Unterseite der Transistoren - rund um die Anschlussdrähte -: schwarz oder milchig weiß? Schwarz wären die Tfk-Typen OC604spez (tauchlackiert, mit Tfk-Schelle; auch Version mit Kühlhülse über Glasgehäuse und Normalschelle gab es. In jedem Fall ca. 20mm lang), milchig weiß die Valvo-Typen OC72 bzw. OC74 (nur ca. 15 mm lang).

Erst nach der Klärung dieser Fragen wäre eine Einschätzung möglich, Dank im voraus.
G.S.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 5
Braun K2, oder nicht?
25.Jan.08 14:24

Joachim Küster (D)
Beiträge: 14
Anzahl Danke: 7
Joachim Küster

Guten Tag Herr Stabe,

die Endstufentransistoren sind 2XOC604 spezial von TFK mit Schelle. Die Elkos sind von 12 59.

Mit freundlichen Grüsse

Joachim Küster

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 6
Braun Transistor 2K
25.Jan.08 15:45

Günther Stabe † 19.8.20 (D)
Beiträge: 398
Anzahl Danke: 7
Günther Stabe † 19.8.20

Guten Tag Herr Küster,
vielen Dank für Ihre ergänzenden Bemerkungen.
Die Existenz dieses Modells ist damit ausreichend belegt; es wäre nun noch der Zeitraum der Produktion festzulegen; bekanntermaßen ist hier das "orakeln" verboten, jedoch sprechen folgende Indizien für den Zeitraum Januar - August 1960:

-  der Typenaufkleber (34 x 10 mm) mit BRAUN-Logo, darunter bündig die Modellbezeichnung, daneben die Seriennummer, wurde noch bis einschließlich Type Transistor 2 verwendet.

-  ab ca. Anfang 1959 wurden für die Taschenradios und Koffermodelle kleinere Aufkleber (19 x 10 mm) ohne Braun-Logo, aber mit Modellbezeichnung und der Seriennummer darunter, verwendet. So vorgefunden bei Transistor K , T3, T4, P1 etc.

-  Aufgrund einiger notierter Typennummern der letzten Jahre kann von einer Produktion von ca. 4.000 Stück Transistor 2 (#214000...218000, ab Anfang 1958) und ca. 5.000 Stck. Transistor K (#10000...15000 ab Anfang 1959) ausgegangen werden.

-  Für die zweite Hälfte 1960 wurden 3 neue Modelle (innen mit einer neuen Chassiskonstruktion) angekündigt, u.a. Modell T24 - als Nachfolger für Transistor K - mit den AM-Bereichen L-M-K. In diesen neuen Modellen T22, T23 und T24 wurden nun wieder größere Typenaufkleber, ähnlich wie ca. 1,5 Jahre zuvor, verwendet.
EDIT 25.01.08: Ankündigung T23 und T24 in Funkschau 1960 Heft 17 S.877 = 1.Septemberheft; T22 war bereits vorher vorgestellt worden.

-  Es sieht nun so aus, dass aus den nicht verkauften bzw. verbauten Resten der alten Chassiskonstruktion - und wegen des schleppenden Absatzes des Modells Transistor 2 - bis zur Verfügbarkeit von Modell T24 neue Typenaufkleber gedruckt und für diese "Rest"-Serie benutzt wurden. Weshalb die Kennung "2k" verwendet wurde, ist unklar; eventuell ein Übermittlungsfehler? Die einzig sichtbaren Unterschiede zwischen Modell K und 2K sind so marginal (z.B. FA-Halterungen aus Kunststoff in schwarz (anstatt in weiß), Lautsprecher um 180° versetzt montiert, andere Endstufentransistoren), dass man nicht zwingend von einem anderen Modell sprechen kann.
Wenn keine Einwände bestehen, werde ich die Typenbezeichnung auf Transistor 2K (wie auf dem Aufkleber) und das Produktionsjahr etc. ändern lassen.
Schade ist, dass auf dem Gerät von Herrn Küster die Typennummer abgescheuert bzw. abgerissen ist; es wäre interessant zu wissen, welcher Nummernkreis belegt wurde. Eventuell taucht ja noch ein anderes Gerät mit vollständigem Aufkleber auf.
G.S.

Für diesen Post bedanken, weil hilfreich und/oder fachlich fundiert.

 7
Serien-Nummern Transistor k / 2k
18.Nov.15 16:43
1387 from 3623

Günther Stabe † 19.8.20 (D)
Beiträge: 398
Anzahl Danke: 8
Günther Stabe † 19.8.20

Nach einigen Jahren der Beobachtung des Sammlermarkts kann von folgenden Stückzahlen ausgegangen werden:

-  Transistor k : Serien-Nummern 10001 ... 19293 (höchste bisher aufgetauchte Nr.)

-  Transistor 2k: Serien-Nummern 20001 ... 24311 (höchste bisher aufgetauchte Nr.)

Ansonsten gilt wohl weiterhin das bisher gesagte.

G.S.
