Mir fiel ein optisch gut erhaltener RAFENA Turnier 6 bei Ebay Kleinanzeigen auf und schenkte ihn mir zum Geburtstag. Ein Zufall auch, bei Ebay wurde eine Valvo AW53-88 angeboten – eher ein Glücks- als Zufall.

Die erste Sichtung brachte die Ernüchterung – Teslabildröhre und runtergetropfte Isoliermasse vom Zeilentrafo (Primärspule) was aber nicht so schlimm ist, bei der aufwendigen Suche für meinem Forum Super 6 sind mir mehrere generalüberholte (originalverpackte) Zeileintrafos für RAFENA und Stassfurt in die Hände gefallen – einer Reparatur steht nichts im Wege.



Nach der Grundreinigung und ersten Nachmessen der Betriebsspannungen war der Zeilentrafo dran.

Der originale Zeilentrafo mit defekter Primärspule



Der Generalüberholte (neue Spulen auf alten Kern) Zeilentrafo




Nach der Inbetriebnahme bestätigte sich, was mir vorher schon klar war. Grundhelligkeit auf Anschlag und Teslabildröhre, sie ist tot. Starke Gradationsverzerrungen bei schwacher Helligkeit, das was noch erkennbar war glänzte wie eingefettet – aber da war ja noch die Valvo Röhre.

Auf meinem Terassentisch auf gebart  (die Valvo Röhre hat hier schon den Spannrahmen von Rafena drum).

Vertikalmodul vorher und jetzt


Zeilengenerator vorher und jetzt

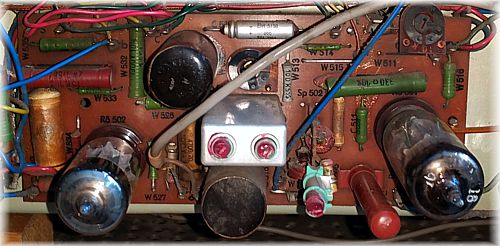

Video, getastete Reglung und Amplitudensieb (W527 war hochohmig, daher die fehlende Synchronisation)


Ton DF- und NF Platine vorher und jetzt


Das Bedienteil

Die Kontakte vom Trommelkanalwähler mit Glaspinsel gereinigt und gefettet

Das ZF Modul lief ohne Probleme

Das Chassis von innen





This article was edited 06.Aug.17 19:39 by Mario Spitzer .
