Helmut Kirnbauer
A Articles: 12 Schem.: 0 Pict.: 89 20.Nov.06 11:19 |
minerva: 589A; Belvedere
You aren't logged in. (Guest)
1
Liebe RM Kollegen! Bin gerade dabei meinen im Sommer erworbenen Minerva Belvedere 589 A zu reparieren /restaurieren. Beim Radioteil habe ich unter anderem alle Elko’s sowie die Folienkondensatoren großzügig getauscht (Radio funktioniert wieder bestens, toller Klang!). Beim Fernsehteil werde ich die Elko’s ebenfalls erneuern, da bei fast allen die Werte auf ca. 50 % des Sollwertes gesunken sind, zwei sind überhaupt defekt. Die meisten Folienkondensatoren sind für mich in einem überraschend guten Zustand, sowohl optisch als auch von den Messwerten her. Da ich so gut wie keine Erfahrung mit der Reparatur von FS-Geräten habe, meine Fragen: Soll man auch hier die Folienkondensatoren eher großzügig tauschen bzw. worauf sollte man bei der Reparatur bzw. vor der Erstinbetriebnahme eventuell besonders achten? Noch eine Frage zum Plattenspieler: Eingebaut ist ein Dual 295 T1. Das Fett im Lager (unten) war verharzt. Nach Säuberung läuft er wieder (vorläufig leicht geölt) mit richtiger Drehzahl. Womit fettet oder ölt man richtigerweise dieses Lager? MfG, HK |
Wolfgang Bauer
A Articles: 906 Schem.: 5911 Pict.: 2262 20.Nov.06 16:23 |
You aren't logged in. (Guest)
2
Sg. Herr Kirnbauer, für den Fernsehteil gilt das Gleiche wie für jedes ältere Gerät. Die Folienkondensatoren sind immer verdächtig. Aber bei der Menge wird es schwierig, alles auzutauschen. Beim Plattenspieler haben Sie mit normalem Nähmaschinenöl o.Ä. richtig geölt. Lassen Sie den Motor einige Zeit laufen, damit die 2 Lager wieder gut geschmiert sind. MfG. WB. |
|
Helmut Kirnbauer
A Articles: 12 Schem.: 0 Pict.: 89 21.Nov.06 09:27 |
minerva: 589A; Belvedere
You aren't logged in. (Guest)
3
Sg. Herr Bauer,
vielen Dank für die prompte Antwort! Der defekte orig. Netzgleichrichter (er befindet sich noch am Chassis) wurde schon, bevor ich das Gerät erworben habe, durch eine Diode (gehört noch überprüft) ersetzt. Die Elkos werde ich alle erneuern. Die Folienkondensatoren werde ich noch genauer unter die Lupe nehmen (optisch und durch Messung) und im Zweifelsfall doch eher tauschen, bevor ich einen ersten Versuch starte. Dzt. bin ich noch beschäftigt, dass Gerät peinlichst genau von Staub zu befreien. Vor allem am Hochspannungsteil gibt’s da einiges zu tun. Ein paar Folienkondensatoren weisen eine sehr hohe Spannungsfestigkeit von 1000~/4000= Volt auf. Ist bei einem eventuellen Tausch auf genau diese Spannungsfestigkeit zu achten (keiner der Kondensatoren ist auch nur annähernd solch einer Spannung ausgesetzt) oder genügt hier auch eine Spannungsfestigkeit von 700~/2000= Volt (solche hätte ich „auf Lager“). MfG, HK |
|
Wolfgang Bauer
A Articles: 906 Schem.: 5911 Pict.: 2262 21.Nov.06 09:53 |
You aren't logged in. (Guest)
4
Sg. Herr Kirnbauer, in Fernsehgeräten treten bei vielen Signalen Impulsspitzen auf, die durchaus solche Werte annehmen können. Das gilt besonders für die Zeilenendsufe. Der Hersteller hat sich bei der Wahl der Bauteile etwas gedacht. Sie sollten daher diese Angaben ernst nehmen. Wenn Sie das Gerät gereinigt haben, wäre es schön. wenn Sie vom Fernseh-Chassis (Oberseite und Unterseite) noch Bilder machen könnten, die die Originalbestückung zeigen. Diese Bilder dann zum Modell laden. MfG. WB. |
|
Helmut Kirnbauer
A Articles: 12 Schem.: 0 Pict.: 89 21.Nov.06 16:16 |
You aren't logged in. (Guest)
5
Sg. Herr Bauer! Vielen Dank. Werde die Bilder in den nächsten Tagen gerne zum Modell laden. Für alle Interessierten melde ich mich nach Reparatur und Erstinbetriebnahme ..........! |
|
Helmut Kirnbauer
A Articles: 12 Schem.: 0 Pict.: 89 02.Jan.07 16:53 |
You aren't logged in. (Guest)
6
Hallo, liebe RM Kollegen!
Wie versprochen melde ich mich nun nach Reparatur und Erstinbetriebnahme des Fernsehteiles meines Minerva Belvedere 589A.
Nach Reinigung des Chassis habe ich die Elektrolytkondensatoren ausnahmslos getauscht. Die Netzteilelkos hatten nur noch 20 bis 30 % des Sollwertes, bei zwei war überhaupt nichts zu messen. Die Folienkondensatoren hatten meist Werte weit über den Sollwerten (z.B. 65 nF statt 25nF). Auch hier habe ich großzügig getauscht (ca. 90%). Danach habe ich den „ersten Versuch“ gewagt.

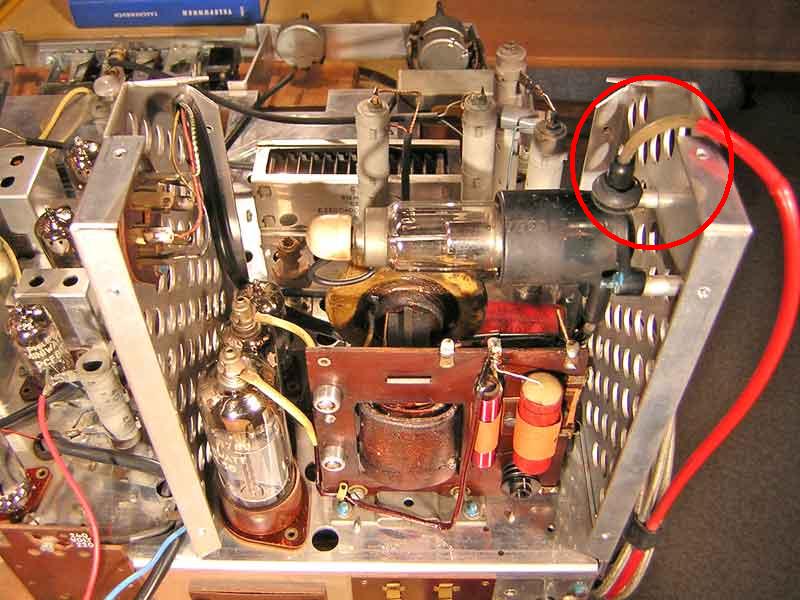

Nach dem Anheizen der Röhren gab es Überschläge zwischen Hochspannungsleitung und dem Käfig des Hochspannungsteiles (siehe Markierung Bild unten).
Nach genauer Betrachtung unter der Lupe war zu erkennen, dass die Isolation der Hochspannungsleitung in diesem Bereich brüchig war. Ich habe mit Epoxykleber einen Isolierschlauch aufgebracht und zusätzlich mit einem FXP-Schlauch isoliert und stabilisiert (siehe Bild).

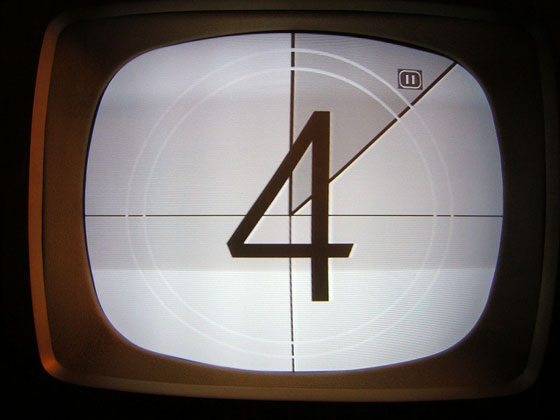

Und dann große Freude!
Die ersten Fersehbilder…………..

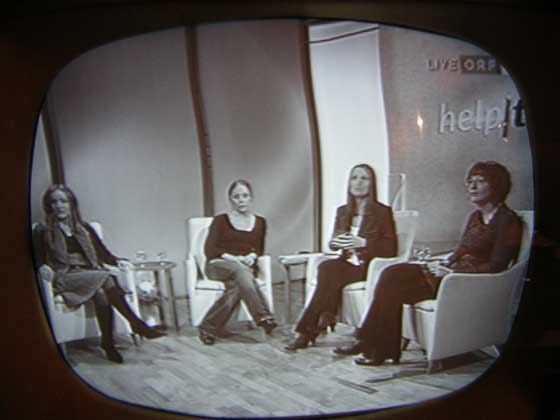

Bei genauer Betrachtung erkennt man bei den senkrechten Linien eine Welligkeit/Verzogenheit des Bildes. Ursache war ein hochohmiger Kathoden-Heizfadenschluss der PCF80-5. Nach Tausch dieser Röhre war das Problem behoben.
Weiters war ein stark störendes Zischeln des Tons zu hören. Durch Abstimmen der Spule L245 im Ratiodetektor konnte auch dies beseitigt werden.
An dieser Stelle möchte ich mich nochmals bei Herrn Bauer Wolfgang für seine kompetente Hilfe und Beratung bedanken, denn ohne ihn hätte mein „Projekt“ nicht diesen Erfolg gehabt.
Noch eine Frage:
An der Gehäuseinnenseite war folgender Stempel zu sehen: "Geprüft 21.Nov. 1956"
Laut RM wurden diese Geräte 1957/1958 gebaut.
Wurde dieses Gehäuse/Gerät schon im Nov. 1956 gebaut und kam dann erst 1957 auf den Markt ?

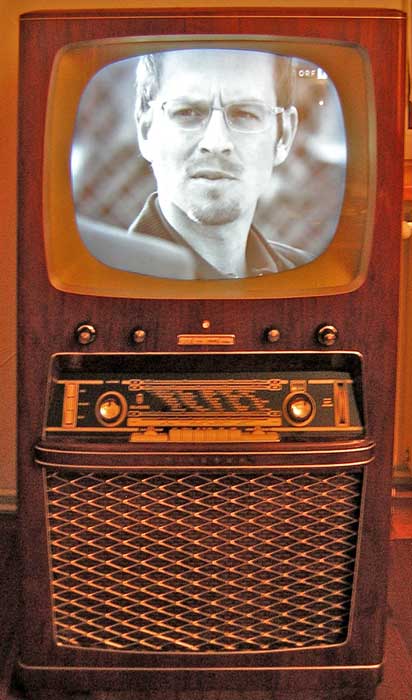

Es ist einfach schön, dass dieses herrliche Stück in seiner Gesamtheit wieder funktioniert und abgesehen von der für mich beeindruckenden Technik, bringt es eine wunderbar wohnliche Stimmung ins Zimmer.
Ich wünsche allen Kollegen das Beste für 2007 !
HK
