Recentemente sono entrato in possesso di una SAFAR mod.545R in discrete condizioni: solo il sistema di movimentazione della sintonia, che è tipico di questa radio e simile a quello della Voce del Padrone mod.560, è stato raffazzonato alla meglio ( probabilmente la struttura in zama col tempo aveva ceduto..).
Non sono riuscito a trovare lo schema elettrico.
Potete darmi una mano a reperirlo?Avete la possibilità di fornirmi qualche informazione ( foto e/o disegni) dell'originale  sistema di movimentazione della sintonia di questo modello o di quello della Voce del Padrone ?

Ringraziandovi per l'attenzione , porgo i più cordiali saluti

Mario Del Grande

Ringrazia l'autore se ritieni l'articolo interessante o ben scritto.

Ciao Mario,

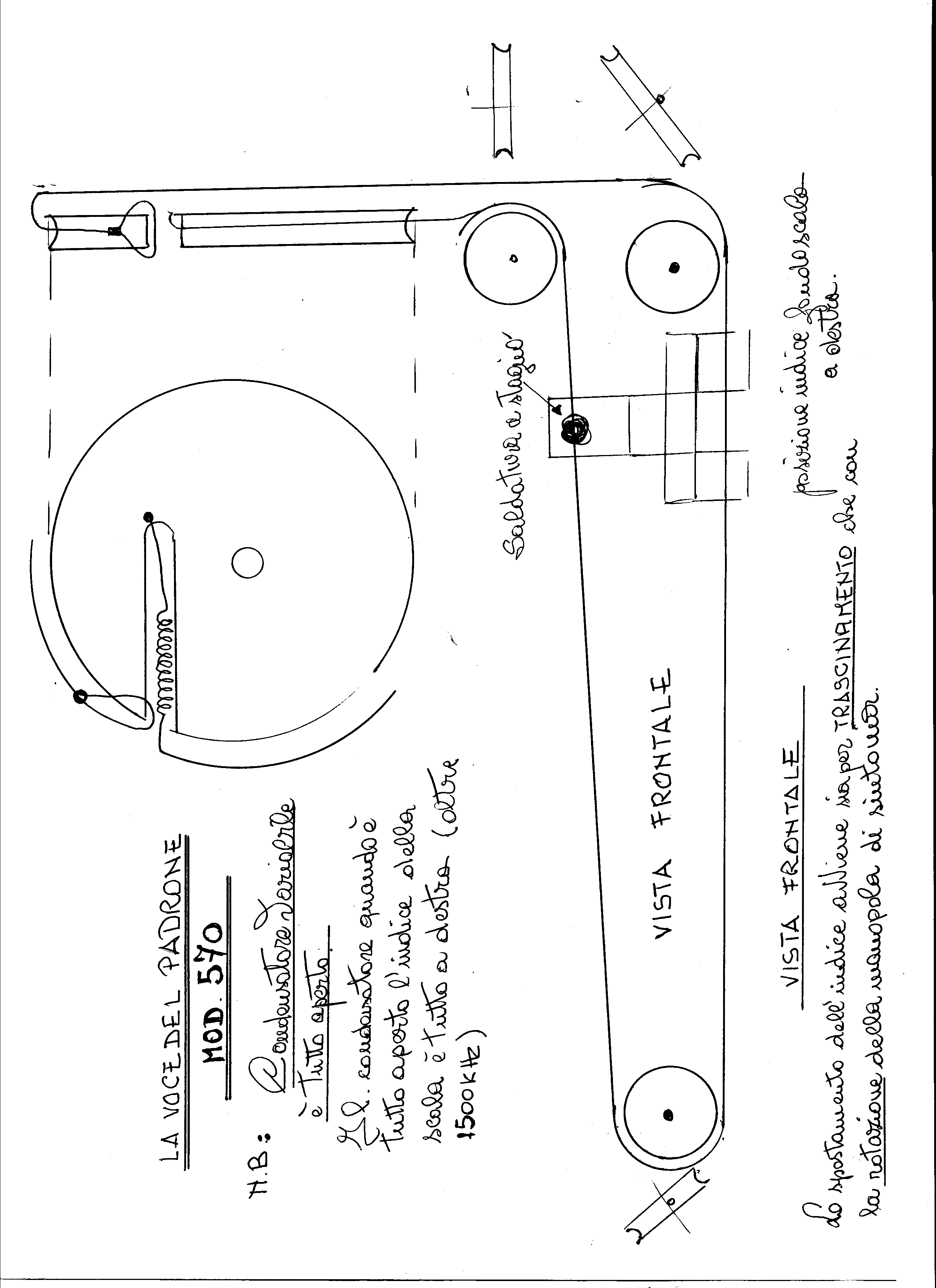

in allegato invio lo schema della funicella del modello 570 della Voce del Padrone, Dovrebbe essere uguale al mod. 560.
In merito ai danni della zama, io ho risolto incollando i vari pezzi della pulegia su un foglio di plastica rigida da 1 mm, comunque se i danni non sono molto estesi puoi tenere insieme i pezzi della pulegia del condensatore utilizzando lo stucco componibile per marmi.

L'alternativa è ricostruire la pulegia di sintonia con del compensato maritmo (per le barche), o n alternativa ricostruuirti la pulegia utilizzando 2 o più fogli di pespex da 2 mm incollati tra loro in modo da realizzare lo spessore necessario.

Saluti Biagio
