Zeilenfreies Fernsehen durch Spotwobbeln

Diese Bezeichnung trägt die Einrichtung zur Beseitigung der Zeilenstruktur auf dem Bildschirm der RAFENA-Fernsehgerate. Die Zeilenstruktur auf dem Bildschirm entsteht durch die Abtastung des Fernsehbildes in 625 Zeilen, die nebeneinander auf dem Bildschirm geschrieben werden und das Fernsehbild ergeben. Diese Zeilenstruktur wird bei näherer Betrachtung störend empfunden. Besonders bei den Empfängern mit 53-cm-Bildröhren muss man sich etwa 4 m vom Bildschirm entfernen, damit die Zeilenstruktur nicht mehr wahrnehmbar ist.

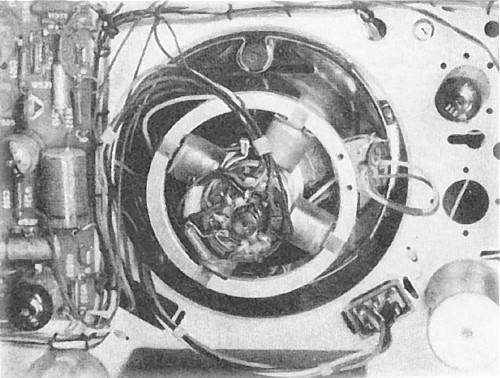

Um die Zeilenstruktur zu beseitigen, wurden verschiedene Verfahren untersucht, wobei ein Quadrupolsystem mit Ausnutzung der elektrostatischen Fokussierung in der Bildröhre (Gitter 4) die besten Ergebnisse zeigte. Wie Bild 1 zeigt, besteht der Quadrupol aus einem Weicheisenring mit vier Polschuhen, auf denen die Erregerspulen sitzen. Dieses System wird hinter dem Ablenksystem auf den Bildröhrenhals montiert. Aus dem Schaltbild, (Antwort 5 von Herrn Eckardt), erkennt man, dass die Sputen des Quadrupols   vom   Strom   des   Tonteiles   durchflossen werden. Die vom elektromagnetischen Feld des Quadrupols ausgeübte Wirkung auf den Elektronenstrahl in der Bildröhre ist so, dass er in der Horizontalen (Zeilenrichtung) zusammengedrückt und in der Vertikalen etwas auseinander gezogen wird.

Die Wirkung wird bedeutend verbessert, wenn die Hauptlinse der Bildröhre (Fokussiergitter 4) mit herangezogen wird. Legt man an Gitter 4 eine größere negative Spannung, so wird der Leuchtpunkt defokussiert und die Wirkung der Felder des Quadrupols auf den Leuchtfleck ist so, dass eine scharfe stäbchenförmige Bündelung des Elektronenstrahles entsteht. Hierin ist schon der Unterschied begründet zwischen einfacher Zeilenverbreiterung durch Quadrupol, bei der nur eine elliptische Verformung des Leuchtpunktes erzielt wird, während bei der Mitwirkung des Fokussier-gitters der Bildröhre eine scharfe Stäbchenform entsteht. Bildschärfe und Zeilenbefreiung sind von der eingestellten Helligkeit und dem Strom durch die Spulen abhängig. Die beste Schärfe ist zu erzielen, wenn die Leuchtfleckhöhe dem Zeilenabstand entspricht. Bei dieser Einstellung ist keine völlige Zeilenbefreiung vorhanden, sondern nur in den Flächen mittlerer Helligkeit wird die Zeile beseitigt.

Eine volle Zeilenbefreiung tritt erst ein, wenn die Fleckhöhe wesentlich großer als der Zeilenabstand ist. Dann wirkt das Bild allerdings für den  Betrachter unschärfer als bei nicht eingeschaltetem Videoklar. Stellt man die  Zeilenbefreiung mit den dafür vorgesehenen  Schichtdrehwiderstand, der als Nebenschluss zu den Spulen geschaltet ist, so ein, dass das Fernsehbild bei dem Betrachtungsabstand von 2 Meter zeilenfrei ist, so ist bei guter Bildübertragung mit hoher Auflösung >4,5 MHz ein genussvolles zeilenfreies Fernsehbild vorhanden. Dass keine Verschlechterung der horizontalen Schärfe entsteht, kann am Testbild mit Frequenzbesen leicht bewiesen werden.

Bei einer Auflösung von 4.5 MHz wird diese nach Einschalten von Videoklar einwandfrei zu erken¬nen sein. Die vertikale Schärfe hingegen verändert sich, weil der Fleck zur Zeilenbefreiung verbrei¬tert wurde. In sehr hellen Bildteilen ist allerdings die Zeilenstruktur noch leicht erkennbar, weil die Wirkung der Zeilenbefreiung über Änderungen des Strahlstromes nicht konstant ist. Um zwischen völliger Beseitigung der Zeile und optimaler oder schwächerer Zeilenbefreiung zu wählen, ist „RAFENA-Videoklar" regelbar. Wird keine Zeilenbefreiung gewünscht, so kann Videoklar mit dem dafür vorgesehenen Regler abgeschaltet werden.

Der Einstellregler für Videoklar mit Schalter ist beim Fernsehgerät „Stadion" an der Frontreglerplatte angeordnet. Bei „Turnier" befindet er sich vorn an der Unterseite des Gehäuses. Die Einstellung  des Quadrupoles auf dem Bildröhrenhals   geschieht so, dass zuerst auf weitgehendste Zeilenbefreiung eingestellt wird. Dann schiebt man das Magnetsystem vorsichtig auf den Bildröhrenhals in Richtung des Ablenksystems bzw. entgegengesetzt, um ein  Maximum  zu  erzielen. Dabei ist auch zu  beachten, dass die Bildröhrenachse  mit der Magnetachse des Quadrupoles übereinstimmt.

Das ist dann der Fall, wenn sich beim Aus- oder Einschalten von Videoklar keine Verschiebung des   Fernsehbildes auf dem Bildschirm bemerkbar macht. Zur weiteren Kontrolle der Funktion muss auch die negative Spannung am G 4 der Bildröhre nachgeprüft werden, Bei maximaler Zeilenbefreiung soll ein Strom von 30 mA durch die Spulen des Quadrupoles fließen. Besonders ist auch auf richtigen Verlauf der Quadrupolfelder zu achten. Sind die Spulenanschlüsse verppolt, kann es vorkommen,   dass keine Zeilenbefreiung stattfindet, sondern die Zeile verstärkt wird. In diesem Fall ist das Quadrupolsysiem 90° zu drehen.
