Model: XL30 (XL 30)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano Antique radios, Old Time Radios

XL30 (XL 30)

Lowboy (255$)
Country: United States of America (USA) Manufacturer/Brand: A-C Dayton Co.; Dayton (OH)
Year: 1926 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 31126 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF without reaction (non reg.dir.receiver)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits 3 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage Batteries (storage and/or dry) / 6/22/90/135/-6 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Loudspeaker incorporatet but system not known.Loudspeaker - principle was not traceable by the author. Haut-parleur.
Das Gerät führt einen Lautsprechen aber bei der Erfassung ging der Typ aus den Unterlagen nicht hervor.
www.radiomuseum.org Model: XL30 (XL 30)   Lowboy (255$) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Console, Lowboy (legs < 50 %).
Valves / Tubes 6:     (more for members)
Notes Two dials (primary tuning control knobs)
Price in first year of sale 255 $
External source of data Ernst Erb
Source of data Radio Collector`sGuide 1921-Radio Collector`sGuide 1921-; McMahon, Morgan E.; Vintage Radio, CA90274, USA. (1981)

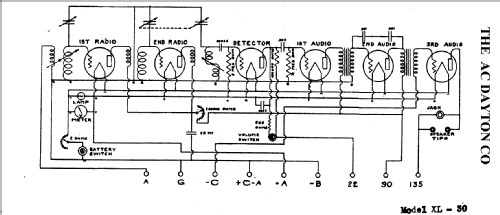

Circuit diagram reference Rider's Perpetual, Volume 1The Riders Perpetual contains 23 volumes of schematics. They can be ordered at: Alton H. Bowman, 4172 East Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 726
Mentioned in Radio Manufacturers of the 20s, Vol 1, DouglasRadio Manufacturers of the 1920s Volume 1 of 3 (Third Printing of 1995) by Alan Douglas, The Vestal Press Ltd., USA.



No further information on

XL30 (XL 30)   Lowboy (255$) (A-C Dayton Co.; Dayton (OH))
