Model: XL-5 Balanced Radiocast Receiver
Antique radios, Old Time Radios
XL-5 Balanced Radiocast Receiver
Glass enclosure
Country:
United States of America (USA)
Manufacturer/Brand:
A-C Dayton Co.; Dayton (OH)
Year: 1925
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 161201
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.TRF without reaction (non reg.dir.receiver)
Tuned circuits
3 AM circuit(s);
Wave bands
MittelwellenempfängerBroadcast only (MW).
Power type and voltage
Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Batteries (storage and/or dry) / 90 & 22.5 & 6 Volt
Loudspeaker/pwr.out
- This model requires an external speaker.
from Radiomuseum.org
Model: XL-5 Balanced Radiocast Receiver Glass enclosure
Material
Special material, described in the notes.
Shape
Tablemodel, Box - most often with Lid (NOT slant panel).
Valves / Tubes
5:
Okt.1922; Tyne p.217UV201A
(more
for members)
Notes

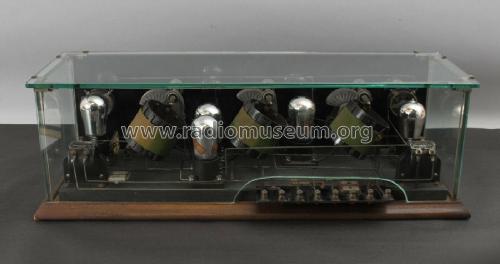

Glass set with cabinet of rich, heavy french plate glass.
Three dials (primary tuning control knobs).
This model was suggested by Konrad Birkner.
No further information
on
XL-5 Balanced Radiocast Receiver Glass enclosure (A-C Dayton Co.; Dayton (OH))
