Model: 2A (2 A) Ch= R5A1 (R5 A1)
Antique radios, Old Time Radios
2A (2 A) Ch= R5A1 (R5 A1)
Country:
Canada
Manufacturer/Brand:
Addison Industries, Ltd.; Canada
Year: 1940
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 93022
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 456 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
AC/DC-set / 110 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 2A (2 A) Ch= R5A1 (R5 A1)
Material
Moulded (Bakelite or Plastics)
Shape
Design Radio or Novelty / Gadget - fancy or unusual shape.
Dimensions (WHD)
10.3 x 6 x 5 inch / 262 x 152 x 127 mm
Valves / Tubes
5:
12SA7
(more
for members)
Notes
Both Catalin or Plaskon material possible.
This model uses an electromagnetic-dynamic speaker (field coil).
Please only photos of clearly identified model (visibly printed or stamped).
otherwise to Generic model.
Circuit diagram reference
Radio College of Canada
Literature/Schematics
Radio College of Canada, Individual Circuit Service, 1927-1953
This model was suggested by Vitor Oliveira.

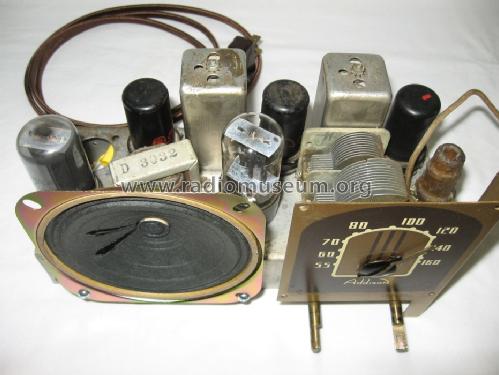

Ebay Nr. 160009657516 Bild bearbeitet.
Ebay Nr. 160009657516 Bild bearbeitet.
Ebay Nr. 160009657516 Bild bearbeitet.
