Model: HT2236 Ch=3K1

Antique radios, Old Time Radios

HT2236 Ch=3K1

Country: United States of America (USA) Manufacturer/Brand: Admiral (brand) Continental Radio & Television Co.
Year: 1957 / 1958 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 82369 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Record Player (perh.Changer)Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage Alternating Current supply (AC) / 117 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out 2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
www.radiomuseum.org Model: HT2236 Ch=3K1 Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Valves / Tubes 3: 12AU6 (more for members)
Notes The Admiral models HT2236 (color = mahogany) and HT2237 (color = blond) use chassis 3K1 and are the same except color. These Admiral models are AC operated phono amplifiers with 4 speed automatic record changer and two loudspeakers with 5" diameter each.
Circuit diagram reference Beitman Radio Diagrams Vol. 17, 1957Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA.
Literature/Schematics Beitman Radio Diagrams 1958Most-often-needed Radio Diagrams and Servicing Information, Compiled by M.N. Beitman, Supreme Publications. Al least some of the Books have been reprinted by Vintage Radio Co., P.O.Box 2045, Palos Verdes, CA 90274, USA. (SAMS Photofact date 5-58, set 398, folder 6)

This model was suggested by Egon Penker.

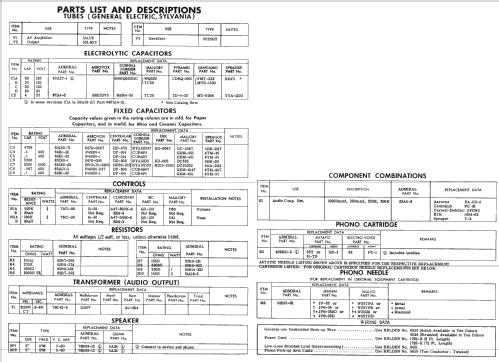

SAMS Photofact reference picture for models HT2236 and HT2237 with chassis 3K1. The models differ only in color.
No further information on

HT2236 Ch=3K1 (Admiral (brand) Continental Radio & Television Co.)
