Model: Y8601 (Y 8601) Ch= 12A2 + 4C4 + 8D3

Antique radios, Old Time Radios

Y8601 (Y 8601) Ch= 12A2 + 4C4 + 8D3

Country: United States of America (USA) Manufacturer/Brand: Admiral (brand) Continental Radio & Television Co.
Year: 1964 ? Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner Mod.-ID = 92356 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general); IF-Freq. 455/10700 kHz
Wave bands Mittelwellen und UKW (FM).Broadcast (BC) and FM.
Details Plattenspieler oder Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.Record Player (perh.Changer)
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 120 Volt
Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org Model: Y8601 (Y 8601) Ch= 12A2 + 4C4 + 8D3 Transistors 24:
Notes Color=walnut

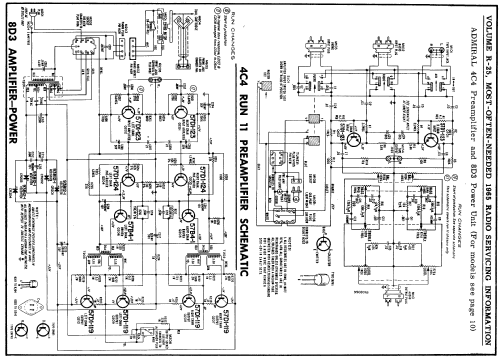

Chassis 12A2 tuner; 4C4 preamplifier; 8D3 power amplifier. Speakers SS1501 enclosures.

This model was suggested by Egon Penker.

No further information on

Y8601 (Y 8601) Ch= 12A2 + 4C4 + 8D3 (Admiral (brand) Continental Radio & Television Co.)
