Model: 52WU (52 WU)
Antique radios, Old Time Radios
52WU (52 WU)
Country:
Germany
Manufacturer/Brand:
AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1952 / 1953
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 25183
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 452/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
5 AM circuit(s);
6 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 18 cm = 7.1 inch
www.radiomuseum.org
Model: 52WU (52 WU)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
540 x 370 x 260 mm / 21.3 x 14.6 x 10.2 inch
Valves / Tubes
6:
ECH81
(more
for members)
Notes
KW-Lupe.
Net weight
11 kg / 388 oz
Price in first year of sale
328
DM
Collectors prices
2 Collector prices (for members)
External source of data
Wiesmüller
Source of data

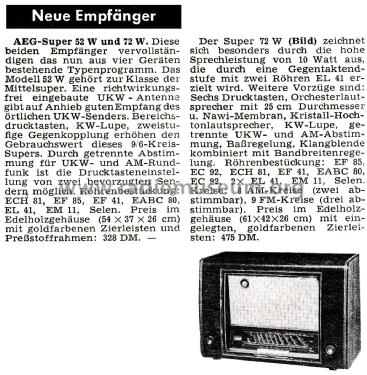

HdB d.Rdf-& Ferns-GrH 1953/54Das Gerät ist im Handbuch des Rundfunk-& Fernseh-Grosshandels 1953/54 der VDR (Verband Deutscher Rundfunk- und Fernseh-Fachgrosshändler) aufgeführt. Erschienen im Verlag für Radio-Foto-Kinotechnik GmbH.
Literature/Schematics
Lange Schaltungsbücher 1-6Lange Schaltungsbücher 1-6. Nicht zu verwechseln mit der ersten, vollständigen Serie. Diese Bücher sind etwas grösser im Format und führen nur bis Grundig.
No further information
on
52WU (52 WU) (AEG (Radios) Allg.Elektricitäts-Ges.)
