• Year
  • 1957/1958
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 21098

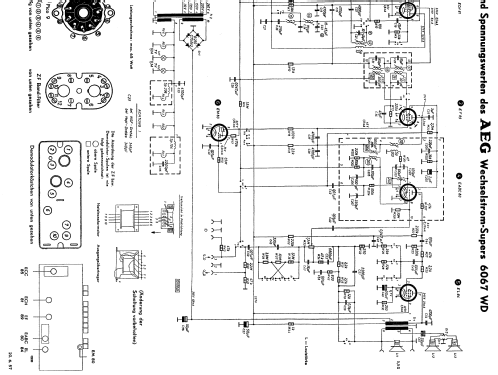

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 460/10700 kHz
  • Tuned circuits
  • 6 AM circuit(s)     10 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 150; 220; 240 Volt
  • Loudspeaker
  • 3 Loudspeakers
  • Power out
  • 4 W (unknown quality)
  • Material
  • Wooden case
  • from Radiomuseum.org

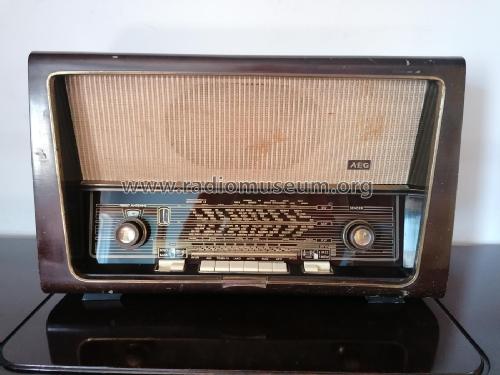

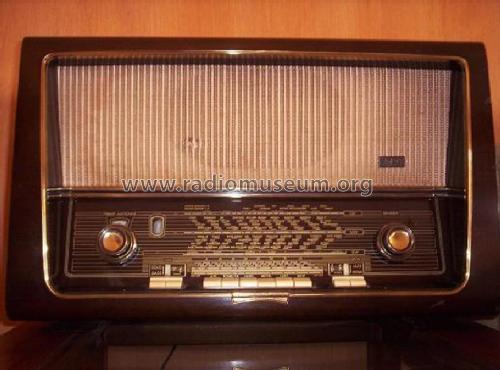

  • Model: 6067WD [Nussb., dunkel] - AEG Radios Allg.Elektricitäts-
  • Shape
  • Tablemodel with Push Buttons.
  • Dimensions (WHD)
  • 590 x 370 x 250 mm / 23.2 x 14.6 x 9.8 inch
  • Notes
  • Drehbare Ferritantenne. Ätzstreifen auf der Skala für eigene Markierung der bevorzugten Sender.

  • Net weight (2.2 lb = 1 kg)
  • 11 kg / 24 lb 3.7 oz (24.229 lb)
  • Price in first year of sale
  • 359.00 DM
  • External source of data
  • Erb

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: AEG Radios Allg.: 6067WD

Threads: 1 | Posts: 3

Liebe Radiofreunde,

der 6067 ist recht stumm , ausser mangeht über TA bezw. koppelt NF am Poti ein , die Endstufenspielt also. Nun istder Fehler scheinbar bei der EABC 80 , diese ist aber in einem "Gehäuse "verpackt" um nichts unnötig zu zerstören die Frage wie öffnet man das Gehäuse? wo könnte der Feler sein ? An den Punkten (2)220V ok, (9) 68V ok,

im voraus ertmal lieben Dank

Horst



    Danke schön,

es hat sich eben  erledigt, Gottseidank ohne öffnen des Ratio .., erstens die EF89 war am Rande und Kontakte etwas ox dann die Tastatur brauchte auch etwas "nachhilfe".

nun tut er das was er soll...

nochmals vielen Dank , ein spannendes und gesundes 2021



Horst Meier, 31.Dec.20
