Model: 78WK (78 WK)
Antique radios, Old Time Radios

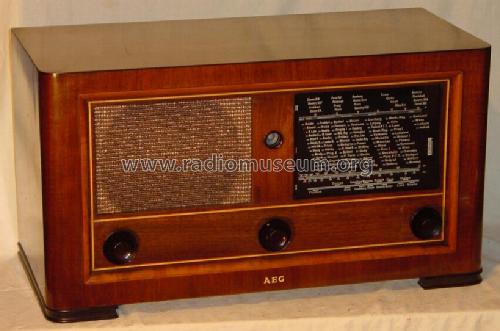

78WK (78 WK)
Country:
Germany
Manufacturer/Brand:
AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1938 / 1939
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 185
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 2 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 468 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and Short Wave.LW, MW/BC and SW (long-, medium- and short waves).
GO, PO et OC (grandes ondes, petites ondes et ondes courtes).
LW, MW, KW.
Wahrscheinlich sind keine Bänder unterteilt, was aus den Unterlagen nicht ersichtlich war.
Standard-KW-Bereich ist 16 bis 49 m. Manche Rundfunkempfänger beginnen bei 13, andere bei 19 m. Äusserst selten geht der Bereich über 49 m hinaus ins Tropenband.
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
www.radiomuseum.org
Model: 78WK (78 WK)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
660 x 360 x 310 mm / 26 x 14.2 x 12.2 inch
Valves / Tubes
6:
ACH1
(more
for members)
Notes
variable Bandbreite
Net weight
17 kg / 599.6 oz
Price in first year of sale
298
RM
Collectors prices
4 Collector prices (for members)
Source of data
Handbuch WDRG 1938
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange+Schenk+FS-RöhrenbestückungDie Schaltung ist in den 11 Bänden von Lange-Nowisch und bei Schenk-Regelien aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
Rückansicht geschlossen mit Rückwand

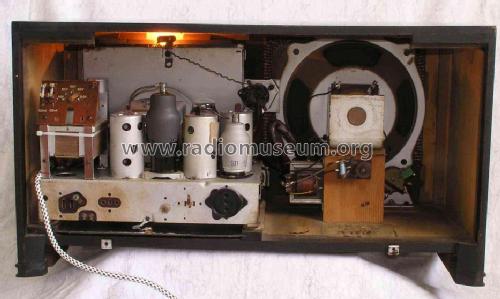

More pictures
Further information on
78WK (78 WK) (AEG (Radios) Allg.Elektricitäts-Ges.)
Gentlemen,
This posting relates to servicing problems on my Telefunken model 776WK but is cross-referenced due to VERY common circuitry. . . . I also place a similar post to the TFK 776WK model.
While reviewing the schematics for the AM2 to AL4 audio coupling capacitors on the model AEG 78WK, and very similar circuits on the Telefunken 776WK and Telefunken 876WK, I notice the switchable extra coupling capacitor installed on the AEG78 and the TFK 876WK - but not on the telefunken 776WK.
Was that perhaps an intentional circuit change, or an omission on the schematic of the 776WK.
There are also differences within the AL4 output (control grid g1 resistor ratings) on the respective models - from 100/.5M ohms to 1,000/.5M ohms
I had for a brief period of time reception of stations on the MW and KW bands although the alignment was off by approximately 60 to 70kHz. After replacing the BF2 transformer, and confirming continuity on both sides, now I am back to the "mute" radio. . .
I would be most appreciative if any member has had similar experiences and could provide some helpful hints!
NOTE:
All tubes have been replaced with new ones, EXCEPT the AB2 detector. . . .That tube has been ordered from a seller in Europe and will be installed within the next week or so.
Respectfully,
Robert
