Model: Gearet 31W

Antique radios, Old Time Radios

Gearet 31W

Country: Germany Manufacturer/Brand: AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1930 / 1931 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 58 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 1 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110; 125; 230 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.

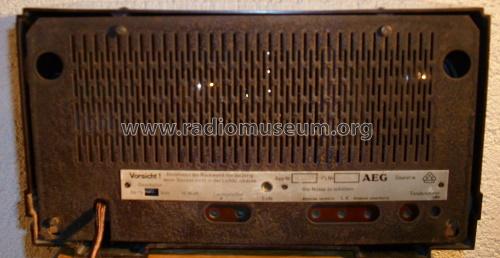

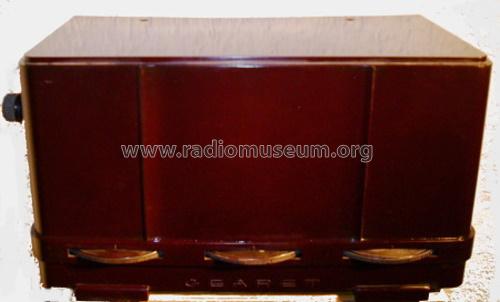

www.radiomuseum.org Model: Gearet 31W Material Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape Tablemodel, low profile (big size).
Valves / Tubes 4: REN1004Ersatzröhre AR4101 (more for members)
Notes Spätere Ersatzbestückung mit RE904 (war im Original noch nicht verfügbar).
Gehäuse = "Tenacit"
Price in first year of sale 108 RM +
Collectors prices 2 Collector prices (for members)
Source of data Katalog Prohaska 1930/31 (dick)Radio-Zentrale Prohaska 1930/31 (zweite, dicke Variante!) / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-BestückungstabellenDie als Nachdruck erhältliche Broschüre Funkschau Bestückungstabellen für Rundfunkempfänger erwähnt das Gerät mit Röhrenbestückung. Leider ist dieses Werk sehr mit Fehlern behaftet! Zudem oft nicht die Originalröhenbestückung geführt, sondern die mit moderneren Ersatzröhren (z.B. REN904 statt REN 804), was zu Schwingneigung führen kann.
Mentioned in AEG Hilfsbuch f. den FunkhändlerGerät im AEG Hilfsbuch für den Funkhändler von 1934 aufgeführt.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

More pictures
No further information on

Gearet 31W (AEG (Radios) Allg.Elektricitäts-Ges.)
