Gearet L W-Polyfon

Country: Germany Manufacturer/Brand: AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1930 / 1931 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs. Mod.-ID = 44 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle TRF with reaction (regenerative); 2 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits 1 AM circuit(s);
Wave bands Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage Alternating Current supply (AC) / 110-230 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

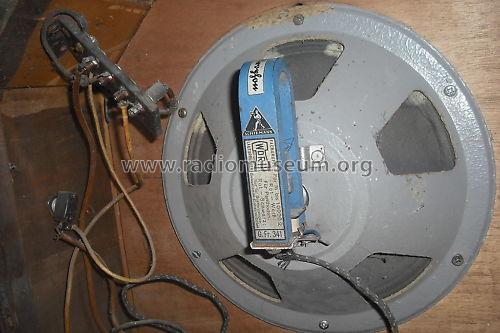

Loudspeaker/pwr.out Magnetic Loudspeaker of high quality (4 magnet poles) Improved magnetic speaker. (horse-shoe-type with 4 poles). Haut-parleur magnétique perfectionné (avec 4 pôle).
Vierpoliges Magnetsystem - meist hufeisenförmiger Magnet. Aus den Unterlagen geht selten eindeutig hervor, ob es das 4- oder 2pol-System oder (ab 1932) sogar ein Freischwinger ist. Zur Unterscheidung siehe «Radios von gestern» Seiten 61 und 329ff.
www.radiomuseum.org Model: Gearet L W-Polyfon Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, high profile (upright - NOT Cathedral nor Tombstone).
Valves / Tubes 4: REN1004Ersatzröhre AR4101 (more for members)
Notes Stabröhre im 1. NF-Teil!
Price in first year of sale 157 RM +

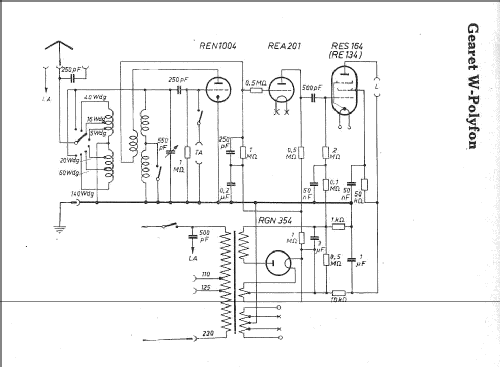

Circuit diagram reference Lange-NowischDie Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich.
