Model: Magnetophon 74K (74 K)

Antique radios, Old Time Radios

Magnetophon 74K (74 K)

Country: Germany Manufacturer/Brand: AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1960 – 1962 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 24188 previous | Result List | next | New search for Radios etc. schematic requested Schematics etc.: 0 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Tape RecorderTonbandgerät oder Apparat mit Tonbandgerät.

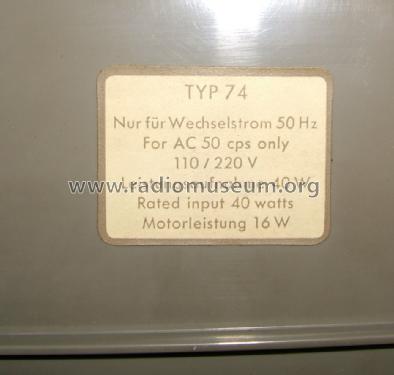

Power type and voltage Alternating Current supply (AC) / 110/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 2.5 W
www.radiomuseum.org Model: Magnetophon 74K (74 K) Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 310 x 160 x 320 mm / 12.2 x 6.3 x 12.6 inch
Valves / Tubes 4: EF86Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956. (more for members)
Notes Zweispur; Bandgeschwindigkeit: 9,5 cm/s; Spulen-Ø: 15 cm.
Baugleich mit Telefunken Magnetophon 74K.
Net weight 7 kg / 246.9 oz
Price in first year of sale 399 DM
Collectors prices 2 Collector prices (for members)
External source of data Erb
Source of data HdB d.Rdf-& Ferns-GrH 1961/62Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1961/62 durch VDRG, Verlag für Radio-Foto-Kino.

No further information on

Magnetophon 74K (74 K) (AEG (Radios) Allg.Elektricitäts-Ges.)
