Neutrodyn Be ohne Röhrenkappen

Neutrodyn Be; AEG Radios Allg. (ID = 557504) Radio
Neutrodyn Be; AEG Radios Allg. (ID = 809489) Radio Neutrodyn Be; AEG Radios Allg. (ID = 707607) Radio
Neutrodyn Be; AEG Radios Allg. (ID = 1429560) Radio Neutrodyn Be; AEG Radios Allg. (ID = 1429564) Radio
Neutrodyn Be; AEG Radios Allg. (ID = 1429565) Radio Neutrodyn Be; AEG Radios Allg. (ID = 1429566) Radio
Neutrodyn Be; AEG Radios Allg. (ID = 1429567) Radio Neutrodyn Be; AEG Radios Allg. (ID = 1429568) Radio
Neutrodyn Be; AEG Radios Allg. (ID = 1429569) Radio Neutrodyn Be; AEG Radios Allg. (ID = 1429586) Radio
Use red slider bar for more.
Neutrodyn Be; AEG Radios Allg. (ID = 809489) Radio

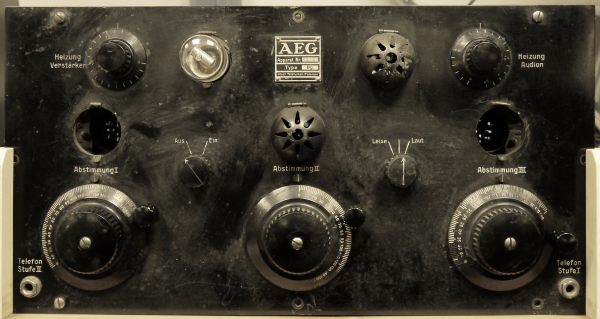

AEG Radios Allg.: Neutrodyn Be [Radio] ID = 809489 688x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Neutrodyn Be ohne Röhrenkappen, AEG (Radios) Allg.Elektricitäts-Ges.

Country:  Germany
Manufacturer / Brand:  AEG (Radios) Allg.Elektricitäts-Ges.
Year: 1925 Type: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: RE78 RE78 RE78 RE78 RE78
Principle TRF without reaction (non reg.dir.receiver); 2 Special; 2 AF stage(s); Neutrodyne
Tuned circuits 3 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 70 & 4 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Neutrodyn Be [ohne Röhrenkappen] - AEG Radios Allg.Elektricitäts-
Material Wooden case, TUBES VISIBLE.
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Notes

Modell Be mit Batteriekasten integriert, Modell B ohne Batteriekasten.

Source of data AEG Hilfsbuch f. den Funkhändler / Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.

All listed radios etc. from AEG (Radios) Allg.Elektricitäts-Ges.
Here you find 746 models, 629 with images and 382 with schematics.




Forum contributions about this model
AEG Radios Allg.: Neutrodyn Be
Threads: 2 | Posts: 8
Hits: 583     Replies: 6
aeg: Be; Neutrodyn
Horst Schneider
20.Mar.13
  1

Liebe Sammlerkollegen, ich konnte diese Woche in einem Museum einige Bilder vom Torso eines ähnlichen Gerätes machen. Das Gerät hat die Bezeichnung "Bg". Die Röhren sind mit nach oben klappbaren Hauben versehen, wobei 3 Stück fehlen. Es ist nur 1 Röhre noch vorhanden, eine VT 16 von TKD. Wo ist dieses Gerät einzuordnen?

Konrad Birkner
21.Mar.13
  2

Ich hale das für das gleiche gerät, wobei als Abweichungen wohl nur die Skalenknöpfe und die Röhrenkappen erkennbar sind.

Es wäre gut, einen Blick ins Innere Ihres eigenen Gerätes werfen zu können. Wie wäre es mit ein paar Fotos?

Gruß,
KoBi

Horst Schneider
21.Mar.13
  3

Hallo Herr Birkner,es sind doch Innenaufnahmen von dem Gerät bei gefügt! Viele Grüße Horst Schneider

Konrad Birkner
21.Mar.13
  4

Hallo Herr Schneider,

ich schrieb "ihres eigenen Gerätes", von dem bisher nur eine Frontansicht existiert. Da dieses Bild als Typ 1 (eigenes Gerät) geladen wurde, muss ich doch annehmen, dass Sie weitere Fotos zur Modellseite beisteuern könnten !?
Das wäre wichtig zum Zwecke des Vergleichs...

mfG

Kobi

Horst Schneider
21.Mar.13
  5

Hallo Herr Birkner, irgendwie muss ich beim hochladen der vier Bilder einen Fehler in der Bezeichnung gemacht haben. Es handelt sich bei allen Bildern um solche, welche ich im Museum anfertigte. Ein eigenes Gerät besitze ich leider nicht. Viele Grüße Horst Schneider

Konrad Birkner
21.Mar.13
  6

Hallo Herr Schneider,

leider übersah ich den Vornamen.... das Bild beim Modellblatt ist von K.H.Schneider.

Ich bitte um Entschuldigung!

Ich werde  Varianten daraus machen und bitte, die Bilder dorthin zu laden.

Danke.

Arpad Roth
21.Mar.13
  7

Auf Wunsch Thread abgeschlossen.


Hits: 530     Replies: 0
aeg: Schaltbildzuordnung
Reinhard Bittner
09.Dec.02
  1 Das mit "Geadyn" bezeichnet Schaltbild zeigt eine andere Röhrenbestückung als oben genannte. Das kommt meist daher, dass dann die alten Röhren nicht mehr erhältlich waren, doch die modernere Ersatzbestückung ist meist auch ohne Umstellungen ebenfalls korrekt. Dazu habe ich in Herrn Scharnhorsts Lange-Nowisch-Scans eine Schaltung gefunden, die eine (mehr oder weniger) korrekte Bestückung zeigt, diese jedoch heißt nur "Neutrodyn- Empfänger". Zu letzerem gibt es aber ein mögliches Gerät von 1925-27, welches jedoch mit RE78 bestückt ist. Letztlich kann nur ein Vergleich der Schaltungen mit einem vorliegenden Gerät Klarheit bringen, weswegen ich alle potentiellen Schaltbildkandidaten zu jedem der genannten Empfänger geladen habe.

AEG Radios Allg.: Neutrodyn Be
