Model: Pinguin U60 (U 60)



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano
Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

Pinguin U60 (U 60)


Country: Germany Manufacturer/Brand: Akkord-Radio + Akkord Elektronik (Radios)
Year: 1960 / 1961 Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 379 previous | Result List | next | New search for Radios etc. Schematics etc.: 6 (for members) Principle Super-Heterodyne (Super in general); IF-Freq. 468 kHz; 3 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.

Tuned circuits 8 AM circuit(s);
Wave bands Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).

Power type and voltage Batteries (storage and/or dry) / 4 × 1,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ 0.5 W

www.radiomuseum.org Model: Pinguin U60 (U 60) Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 315 x 217 x 120 mm / 12.4 x 8.5 x 4.7 inch
Transistors 8: OC615Material/Aufbau/Pol.: Germanium Fläche PNP;
Form/Case: Allglas ähnlich R-9;
Daten/electr.data: I F: 0.5 mA; U F: 6 V; Isp: 3 µA; ß (beta): 160; N: 30 mW; Imax(Ic): 10 mA; Umax(Uce): -12 V; f g(FT): >50 MHz; tmax: 75 °C.
Varianten: Zusatzkennung V (Vorstufen) und M (Mischer) oder Farbpunkte (interne Klassifizierung der Radiohersteller) sind möglich.
-

Notes Transistoren: OC615, OC614, 2× AF105, 2× OC71, 2× OC74
Net weight 3.1 kg / 109.3 oz
Price in first year of sale 298 DM
Collectors prices 17 Collector prices (for members)
Source of data HdB d.Rdf-& Ferns-GrH 1960/61Das Gerät ist gelistet im Handbuch des Rundfunk-& Fernseh-Grosshandels von 1960/61 durch VDRG, Verlag für Radio-Foto-Kino. / Radiokatalog Band 1, Ernst Erb


More pictures
Further information on

Pinguin U60 (U 60) (Akkord-Radio + Akkord Elektronik (Radios))

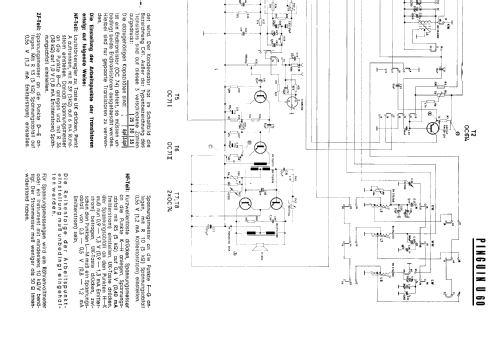

akkord: U60 (U 60); Pinguin  (20.05.2006)  Manfred PfingstenHits: 617     Replies: 3 Liebe Sammlerfreunde, ich habe eine Frage zu diesem Akkord Pinguin U 60. Da mein Gerät wieder einwandfrei funktionieren sollte, mußte ich nahezu alle Elko's tauschen, da diese fast kapazitätslos waren. Nun habe ich noch ein folgendes Problem. Es gibt an einer Stelle ein Bauteil, ich vermute ein Spannungsstabilisator(?), ähnlich wie eine Batterie? Das Bauteil sieht aus wie ein winziger Elko im Metalgehäuse. Hier im Schaltplan: Dort steht 1,5V/10. Lt. Plan müssen an dieser Stelle immer 1,5V sein, unabhänig von der Batteriespannung. Bei meinem Gerät habe ich immer ca. 2,3V, teilweise abhänig von der Batteriespannung. Ich vermute mal, dass dieses Bauteil auch defekt ist. Da ich nicht sicher bin, worum es sich hier genau handelt, meine Frage: Gibt es sowas noch, bzw. durch was kann man diesen Stabilisator(?) ersetzen? Freundliche Grüße Manfred Pfingsten
