Model: Tsifra R-323 (R323) ("P-323")
Antique radios, Old Time Radios
Tsifra R-323 (R323) ("P-323")
Country:
Soviet Union
Manufacturer/Brand:
Aleksandrov Radio Works (ARZ)
Year: 1963 – 1980
Type:
Military communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.
Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics.Military Equipment
Mod.-ID = 71781
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 20 (for
members)
Principle
Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion
Wave bands
Short Wave (SW) and FM.
Power type and voltage
Battery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.Batteries (storage and/or dry) / 2.5 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: Tsifra R-323 (R323) ("P-323")
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
235 x 270 x 370 mm / 9.3 x 10.6 x 14.6 inch
Valves / Tubes
28:
1j29b
(more
for members)
Transistors
2:
(more
for members)
Notes

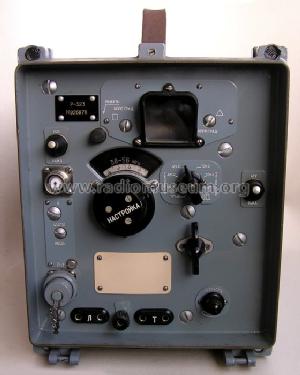

FM/CW/SSB/AM, coverage 20 - 100 MHz in four ranges, projection tuning scale. Built-in power-transverter for two NiCd batteries KN-14, auxilary power-supply WS-2,5M available. Matches the R-326.
This model was suggested by Anonymous 1 Collector.
Mit aufgesetztem Halter für Kulikov- und Stabantenne.

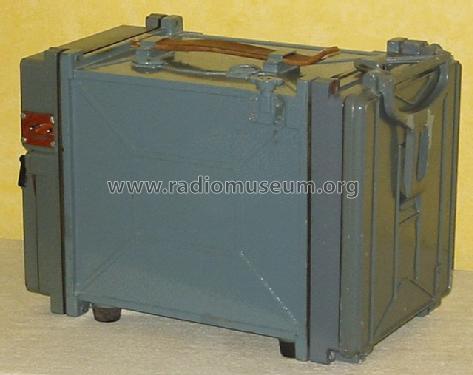

Mit geschlossener Frontabdeckung, spritzwasserdicht.
