RR-10-B (RR10B)


Country: France Manufacturer/Brand: A.M.E., Paris
Year: 1957 ?? Type: Military EquipmentMilitary communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.

Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics.
Mod.-ID = 130306 previous | Result List | next | New search for Radios etc. Schematics etc.: 5 (for members) Principle Superhet, double/triple conversion; IF-Freq. 1400/80Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon.

Wave bands Short Wave (SW only)An exclusivly short wave receiver with probably several ranges and/or band spreading. Un recepteur exclusif pour des gammes d`ondes courtes - probablement avec plusieurs bandes et/ou étaleur de bande.
Reiner Kurzwellenempfänger. Möglicherweise sind mehrere Bänder und/oder Bandspreizung (KW-Lupe) möglich, doch fehlten bei der Erfassung diese Angaben.

Power type and voltage Alternating Current supply (AC)AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out Loudspeaker incorporatet but system not known.Loudspeaker - principle was not traceable by the author. Haut-parleur.
Das Gerät führt einen Lautsprechen aber bei der Erfassung ging der Typ aus den Unterlagen nicht hervor.

www.radiomuseum.org Model: RR-10-B (RR10B)   Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.

Shape Tablemodel, low profile (big size).
Dimensions (WHD) 482 x 410 x 310 mm / 19 x 16.1 x 12.2 inch
Valves / Tubes 18: 6AM6     (more for members)
Net weight 35 kg / 1234.6 oz
Source of data - - Data from my own collection

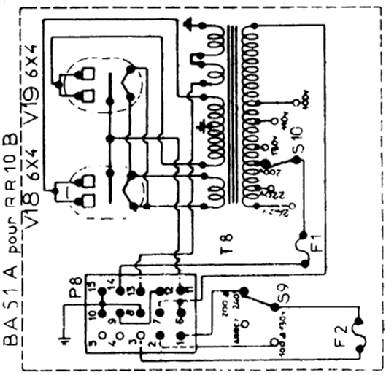

Literature/Schematics -- SchematicEin Mitglied hat dieses Modell auf Grund eines Schaltplanes gemeldet.

This model was suggested by Jos Lauth.

No further information on

RR-10-B (RR10B)   (A.M.E., Paris)
