Model: Test set TS-159/TPX
Antique radios, Old Time Radios
Test set TS-159/TPX
Country:
United States of America (USA)
Manufacturer/Brand:
American Radio Corp.; Cleveland (OH)
Year: 1944
Type:
Military communications equipment, mainly used for military communications in designated wavebands. Used or modified equipment or variants also used for radio amateur and civilian commercial communications.
Note, that some models are produced by several manifacturers and then can be found unter Manufacturer Military. In Radiomuseum we do not list military equipment not suitable for one or two way communication, e.g. radar, satellite or weapon electronics.Military Equipment
Mod.-ID = 153182
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
We could not yet load up more information. Members can load up data, photos, schematics, use the forum etc. We help each other worldwide. Join us!
Nous navon pas eu la chance de poser plus des dates.
Uns fehlt die Information. Bitte benutzen Sie das Kontaktformular, wenn Sie uns Daten senden können. Danke. not available; 3 AF-stage(s)
Tuned circuits
1 FM-circuit(s)
Wave bands
Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 115 Volt
Loudspeaker/pwr.out
Headphone. Casque téléphonique.
Es handelt sich um einen Kopfhörer, nicht um einen Empfänger. Meist sind es Doppelkopfhörer, die mit einem Bügel verbunden sind. Nur ganz in der Anfangszeit kennt man einzelne Kopfhörer oder bei einfachen Baukästen.- Headset or amp. necessary - or is a head set.
from Radiomuseum.org
Model: Test set TS-159/TPX
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, Mantle/Midget/Compact but not a Portable (Mains only).
Dimensions (WHD)
340 x 170 x 260 mm / 13.4 x 6.7 x 10.2 inch
Valves / Tubes
7:
955
(more
for members)
Notes
Prüf- und Messgerät mit VHF-Trioden-Oszillator 150-200 MHz. Mischung mit Eichgenerator 10 MHz und Tripler (30 MHz und Oberwellen) sowie Überlagerung von VHF-Signale zu NF. Messung der Ausgangsleistung bis ca. 1 Watt bei VHF-Transceivern mittels Röhrengleichrichtung und Kathodenfolger und eingebautem Drehspulinstrument.
Passende Holz-Transportkiste CY-154/TPX-1.
This model was suggested by Armin Eppinger.
US_ARC_TS-159/tpxFrontseite.Metallskala mit Friktionsfeintrieb und numerischer Einteilung 1...100. Auf dem Aussendeckel des Gehäuses befindet sich eine aufklappbare Frequenztabelle zur Umrechnung.

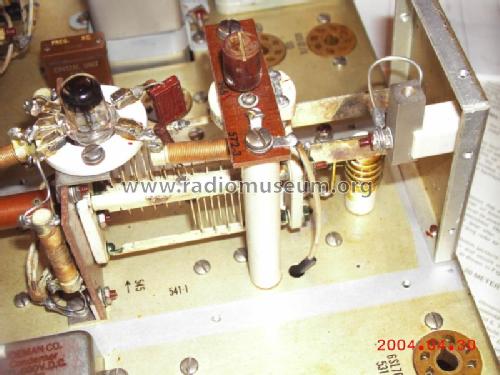

US_ARC_TS-159/TPXOszillatorröhre , darunterSplit-Stator-Drehko , rechts die Spule als eine Windung in U-Form
