Model: 4-Watt Verstaerker UN-2A



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano
Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.
Info - Help

4-Watt Verstaerker UN-2A


Country: Netherlands Manufacturer/Brand: Amroh NV, Muiden
Year: 1958 Type: A kit for a receiver or a construction envelope only (Blueprint without parts). Please state within the notes when inserting.
Kein fertiges Gerät, sondern ein Bausatz, Baukasten oder auch nur eine Bauanleitung ohne Teile. Art bitte unter Bemerkungen erwähnen.
Kit (Parts plus Instruction) or Blueprint only
Mod.-ID = 135450 previous | Result List | next | New search for Radios etc. Schematics etc.: 4 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Audio-Amplification

Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Alternating Current supply (AC) / 127/220 Volt

Loudspeaker/pwr.out This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
- For headphones or amp.
/ 4 W

from Radiomuseum.org Model: 4-Watt Verstaerker UN-2A Material Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Metal case

Shape Chassis only or for «building in»
Valves / Tubes 4: EF40     (more for members)

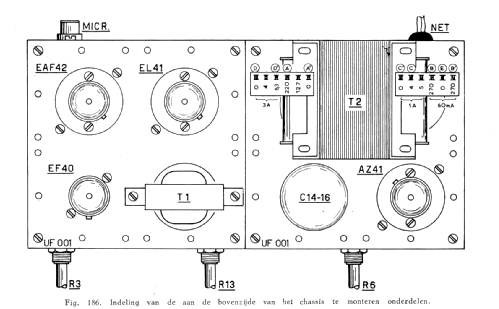

Notes Bauanleitung für Eintakt-Röhrenverstärker. Wurde gebaut auf "Uniframe"-chassis, deshalb Type-Nummer "UN". Drei Eingangskanäle: Grammophon (Kristall-element, Sensitivität 800mV), Radio (1.6V) und Mikrofon (5 mV). Zwei Klangregler (Höhen und Tiefen). Ausgangsleistung 2.25 Watt nominal, 4 Watt maximal.

This model was suggested by Aren van Waarde.
Quelle: S.J.Hellings, Het Ontwerpen van Versterkers, Bussum: De Muiderkring, 1958
Quelle: S.J.Hellings, Het Ontwerpen van Versterkers, Bussum: De Muiderkring, 1958


No further information on

4-Watt Verstaerker UN-2A (Amroh NV, Muiden)
