Robijn Stereo

Country: Netherlands Manufacturer/Brand: Amroh NV, Muiden
Year: 1967 ? Type: Audio AmplifierAudio amplifier.
Bis Mitte der 20er Jahre baute man (immer weniger) gelegentlich separate Niederfrequenzverstärker (Tonfrequenzverstärker), z.B. als Zusatz zu Detektorgeräten und einfachen Röhrenempfängern (Audion etc.). Das wiederholt sich wieder in den 50er Jahren, als die Ansprüche an Tonqualität stieg (und erschwinglich möglich war) - in Form von Hi-Fi-Verstärkern.Siehe Radios von gestern Seiten 54, 59, 62 und 353. Mod.-ID = 122611 previous | Result List | next | New search for Radios etc. Schematics etc.: 7 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Power type and voltage Alternating Current supply (AC) / 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out - This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb. / 10 W
www.radiomuseum.org Model: Robijn Stereo Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape Tablemodel, low profile (big size).
Transistors 18:

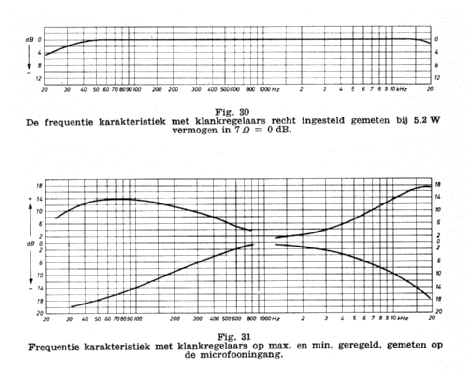

Notes Stereo-Verstärker 2 x 10W mit Germanium-Transistoren. Wurde geliefert als Bausatz und gebaut auf drei Leiterplatten. Metallgehäuse. Eingänge für Plattenspieler (magnetodynamisches oder keramisches Element), Radio, Bandaufnehmer und Mikrofon. Zwei Klangregler (Höhen, Tiefen), Stereo/Mono Schalter. Frequenzgang 25 Hz bis 25 kHz (-3 dB), Verzerrung < 0.5% (1000 Hz, 10 W pro Kanal in 8 Ohm). Transistoren: 6 x AC151, 2 x AM11 oder AM12 (= AF166 oder AF172), 2 x AM51 (= AC137), 2 x AM71 (= AC139), 2 x AM72 (= AC141), 4 x AM91 (= AD143).
Literature/Schematics H.de Vos, "Halfgeleiders", Bussum: De Muiderkring 1968, pag.208-212.

This model was suggested by Aren van Waarde.
