Elektronische Autoantenne Elcara

Country: Germany Manufacturer/Brand: Antennenwerke Bad Blankenburg /Thür., VEB; - vorm. Heliogen
Year: 1971 ? Type: Antenna (all kinds of, like active or passive).

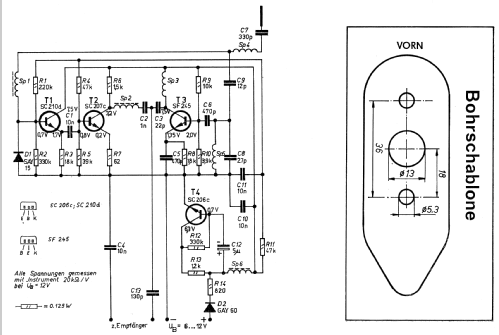

Antennen jeglicher Art wie Rahmenantenne oder Loop-Antenne mit (Röhren-)Verstärker und Selektionskreis. Siehe weitere Ausführungen in «Radios von gestern» Seite 363 oder Bilder 113 (Aktiv-Rahmenantennen) 183, 191, 511, 656.Antenna (Aerial) Mod.-ID = 160320 previous | Result List | next | New search for Radios etc. Schematics etc.: 2 (for members) Principle Radio Frequency Amplification only
Wave bands AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).Broadcast, Long Wave, Short Wave plus FM.
Power type and voltage Storage Battery for all / 6; 12 Volt
Loudspeaker/pwr.out - - No sound reproduction output.
from Radiomuseum.org Model: Elektronische Autoantenne Elcara Material Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.Modern plastics (no Bakelite or Catalin)
Shape Miscellaneous shapes - described under notes.
Transistors 4: Material/Aufbau/Pol.: Silizium Planar NPN;
Form/Case: ~ X-162 / X-186 / S-22 Anschlussfolge EBC;
Daten/electr.data: I F: 10 mA; U F: 5 V; Isp: 10 µA; ß (beta): >28*; N: 200 mW; Imax(Ic): 100 mA; Umax(Uce): 15 V; f g(FT): >100 MHz; tmin: -40 °C; tmax: 125 °C; rauscharm.
Farbkennung: oben links: rot, oben rechts=hellblau (SC206), unten links=5 versch. Stromverstärkungsfaktoren *; grau=___, weiss=___, hellblau=___, rot=___. -SC206
Notes Die elektronische Autoantenne "elcara" ist eine im Rückspiegel eingebaute Antenne mit Verstärker für L,M,K und UKW. Die Metallteile des Spiegels wirken als Antenne. Spiegeldurchmesser 110 mm.

This model was suggested by Helmut Matysik.

Ausstellungsstück auf einer Messe.

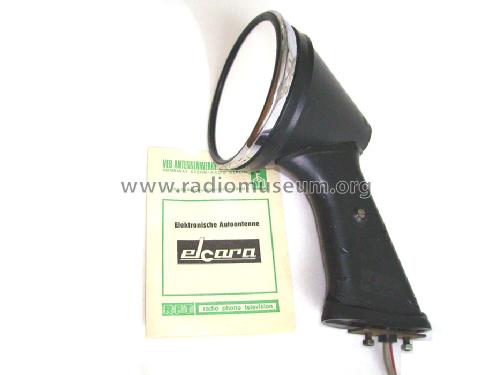

Elektronische Autoantenne elcara

Leiterplatte von elcara
