Model: Berlin II
Antique radios, Old Time Radios
Berlin II
Country:
Germany
Manufacturer/Brand:
Äola, Helmut Schlaak & Co., Berlin-Charlottenburg (nie Aeola
Year: 1946 / 1947
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 13925
previous
|
Result List
|
next
|
New search for Radios etc.

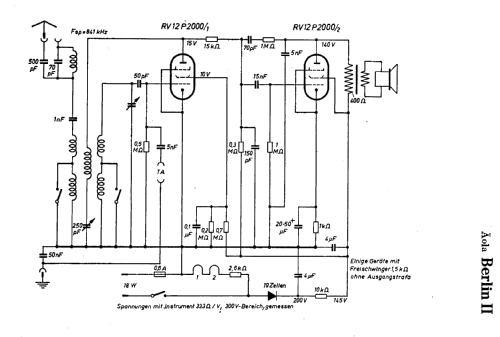

Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
AC/DC-set / 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
www.radiomuseum.org
Model: Berlin II
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Valves / Tubes
2:
RV12P2000Wehrmachtsröhre. Nichtregelbare Pentode, auch P2000 genannt. Kurz nach dem Krieg oft in zivilen Radios eingesetzt.
(more
for members)
Notes
Einige mit Freischwinger!
External source of data
E. Erb 3-907007-36-0
Circuit diagram reference
Lange + Schenk Heft 29 von 1947Die Schaltung findet sich in der Schaltplansammlung von Lange-Nowisch. Diese 11 Bände tauchen sehr oft auf Radio-Flohmärkten auf. Band 10 und 11 behandeln ausschliesslich Schaltungen aus Österreich. Die Schaltung ist zudem im Heft 29 von 1947 bei Schenk-Regelien aufgeführt. Schenk-Regelien bedeutet 30 Broschüren Format A4, die auch als Nachdruck erhältlich sind. Viele Ihrer Kollegen besitzen diese Hefte, die auch noch öfters auf Radioflohmärkten zu kaufen sind.
Quelle: FT 1947 Heft 6
