Tonschreiber TS3 (TS 3)


Country: Germany Manufacturer/Brand: Assmann, W., GmbH, Bad Homburg
Year: 1958 – 1969 ?? Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Mod.-ID = 75751 previous | Result List | next | New search for Radios etc. Schematics etc.: 30 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.

Wave bands n.a.When collecting this field of data I had no information on the wave bands - or this set is not a receiver. Quand je faisait la collection je ne savais rien de ces dates des gammes d`ondes - ou bien l`apparaeil n`est pas un récepteur.
Beim Erfassen dieses Feldes waren mir die Wellenbereiche nicht bekannt - oder der Apparat ist kein Empfänger.

Specialities Other Recorder/PlayerIt is not a Phonograph, Record changer, Tape Recorder, Wire Recorder, CD-Player or Minidisc, Cassette plaser or -recorder but something like 8 channel player, manchette player, Tefifon etc. ; Radio Control (+Remote Contr.)
Power type and voltage Alternating Current supply (AC) / 95-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.

Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 10 cm = 3.9 inch

www.radiomuseum.org Model: Tonschreiber TS3 (TS 3) Material Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.

Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 400 x 170 x 350 mm / 15.7 x 6.7 x 13.8 inch
Valves / Tubes 4: EF86Lineare (ungeregelte) NF-Pentode. Meistens in Verstärkern eingesetzt. Ausnahme für Radios: (z.B.) Saba Meersburg Automatik 7 und Freiburg automatik 7 von 1956.     (more for members)
Notes Aufnahme- und Wiedergabegerät für Magnetschallplatten. Verwendung in der Funk- und Fernmeldeaufklärung der Bundeswehr (Versorgungsnummer xxxx-12-127-6295). Zubehör Schwingrahmen, Tischmikrofon TMS7, Anlaßsteuergerät MP3, Schaltpedal (zweifach bei Verwendung ohne, einfach bei Verwendung mit MP3).
Net weight 13 kg / 458.6 oz
Collectors prices 1 Collector price (for members)
Source of data -- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung. / Radiokatalog Band 2, Ernst Erb
Mentioned in Funkgeschichte der GFGFDas Gerät ist beschrieben oder kommt vor in der Zeitschrift Funkgeschichte der GFGF, Gesellschaft der Freunde der Funk-Geschichte e.V., Düsseldorf.Die nachfolgenden Ziffern (JJNN) zeigen das Jahr und die Nummer ohne Hunderterstelle. (154, Seiten 74ff. (April/Mai 2004))

This model was suggested by Anonymous 1 Collector.

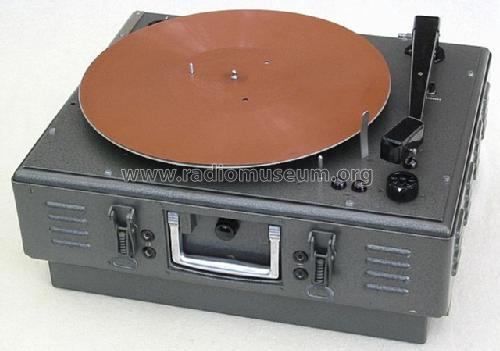

mit Schwingrahmen Tischmikrofon TMS7 für Tonschreiber TS3, auch in Peilkomandoanlagen verwendet. More pictures
