Model: 10A (10-A) 4560
Antique radios, Old Time Radios
10A (10-A) 4560
black/w.cable
Country:
United States of America (USA)
Manufacturer/Brand:
Atwater Kent Mfg. Co.; Philadelphia, USA
Year: 1924
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 74578
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF without reaction (non reg.dir.receiver)TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.
Tuned circuits
3 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Storage Battery for all
Loudspeaker/pwr.out
- This set has no built-in loudspeaker (separate or not necessary).This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.
www.radiomuseum.org
Model: 10A (10-A) 4560 black/w.cable
Material
Wooden case, TUBES VISIBLEWooden case, open cabinet.
Caisse en bois. Lampes (tubes) visibles.
Röhren und möglicherweise auch Spulen sind direkt zu sehen. Es gibt wenig Ausnahmen, wo lediglich der oberste Teil von Röhren direkt offen sichtbar ist.
Shape
Miscellaneous shapes - described under notes.
Valves / Tubes
5:
UV201AOkt.1922; Tyne p.217
(more
for members)
Notes

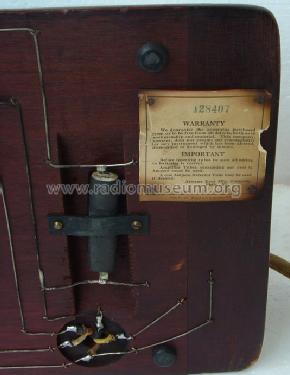

Breadboard w.cable; 3 dials;
Price in first year of sale
100
USD
Source of data
Radio Manufacturers of the 20s, Vol 1, DouglasRadio Manufacturers of the 1920s Volume 1 of 3 (Third Printing of 1995) by Alan Douglas, The Vestal Press Ltd., USA.

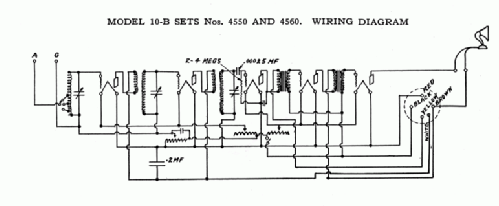

Circuit diagram reference
Rider's Perpetual, Volume 1The Riders Perpetual contains 23 volumes of schematics. They can be ordered at: Alton H. Bowman, 4172 East Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 726
Mentioned in
A.Atwater Kent, The Man, 2002A.Atwater Kent,The Man, the Manufacturer and His Radios, 2002, by Ralph Williams and John P.Wolkonowicz, edited by Donald O.Patterson.
This model was suggested by Konrad Birkner.
More pictures
No further information
