Model: 44
Antique radios, Old Time Radios
44
Country:
United States of America (USA)
Manufacturer/Brand:
Atwater Kent Mfg. Co.; Philadelphia, USA
Year: 1928
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 33278
previous
|
Result List
|
next
|
New search for Radios etc.

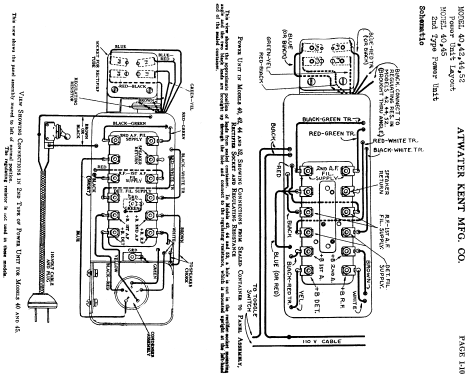

Schematics etc.: 1 (for
members)
Principle
TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.TRF without reaction (non reg.dir.receiver); 2 AF-stage(s)
Tuned circuits
4 AM circuit(s);
Wave bands
MittelwellenempfängerBroadcast only (MW).
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 117 Volt
Loudspeaker/pwr.out
This set has no built-in loudspeaker. It requires a separate loudspeaker or headset - or the set has no speaker output (not a radio).
Cet appareil n`a pas d`haut-parleur.
Das Gerät verfügt nicht über einen eingebauten Lautsprecher - entweder weil er nicht nötig ist (Gerät hat keine Tonwiedergabe) oder weil er separat zu stellen ist - bzw. das Gerät ist für Kopfhörerbetrieb.- For headphones or amp.
from Radiomuseum.org
Model: 44
Material

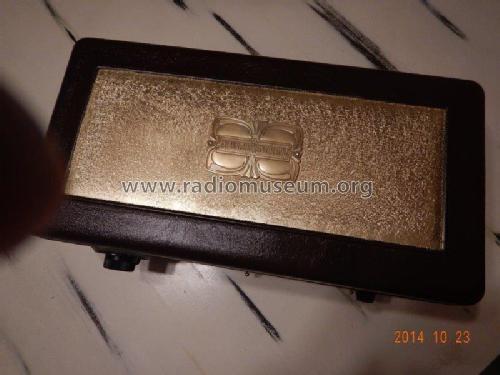

Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape

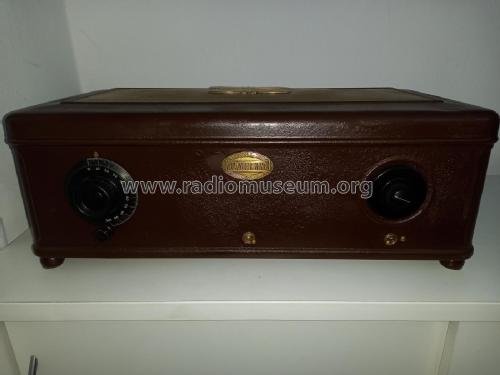

Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD)
21 x 8 x 11 inch / 533 x 203 x 279 mm
Valves / Tubes
8:
26
(more
for members)
Notes
One dial (primary tuning control knob)
A larger version of the very popular Model 40. It has a switch to control the gain of the added tuned circuit. The radio is very sensitive and works very well with the E-type speaker.

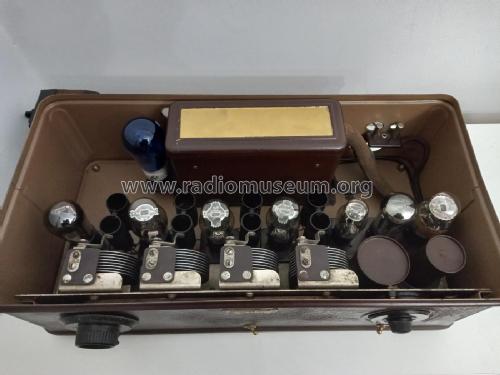

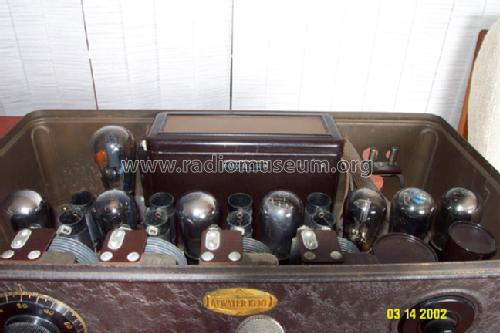

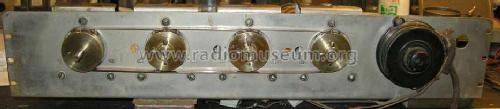

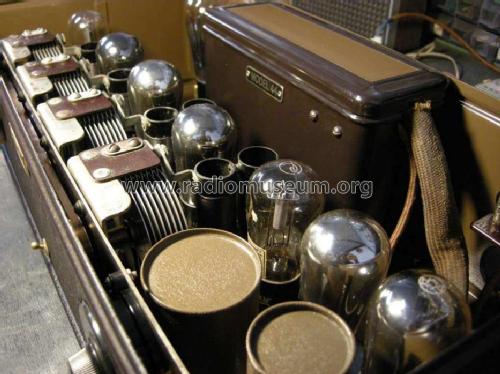

Beautiful set, with original globe-type tubes. The 4 tuning capacitors are controlled together by one knob and they track the AM band quite well. The coils are of a \binocular\ type. Series resistors with the grids are used to avoid oscillation.
More pictures
No further information
