unknown Console Ch= L

Country: United States of America (USA) Manufacturer/Brand: Atwater Kent Mfg. Co.; Philadelphia, USA
Year: 1930 – 1933 ? Type: Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner Mod.-ID = 97661 previous | Result List | next | New search for Radios etc. Schematics etc.: 0 (for members) Principle TRF without manual regenerative (feed-back) control.
Geradeaus ohne bedienbare Rückkopplung - zumindest ohne Übersteuerungsmöglichkeit. Demodulation durch Audion. In der Schweiz waren z.B. Rückkoppler mit Übersteuerungsmöglichkeit generell verboten, damit Nachbarn keine Störungen befürchten müssen.TRF without reaction (non reg.dir.receiver); 2 AF-stage(s)
Tuned circuits 4 AM circuit(s);
Wave bands MittelwellenempfängerBroadcast only (MW).
Details Record Player (not changer)
Power type and voltage AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 220 Volt
Loudspeaker/pwr.out Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.Electro Magnetic Dynamic LS (moving-coil with field excitation coil) / Ø 30.5 cm = 12 inch
from Radiomuseum.org Model: unknown Console Ch= L Material Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case

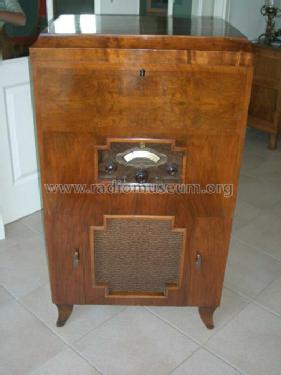

Shape Console, Lowboy (legs < 50 %).
Dimensions (WHD) 23.6 x 41 x 16.2 inch / 599 x 1041 x 411 mm
Valves / Tubes 8: 24A (more for members)
Notes Employs an L-1 or L-2 chassis. Export model for Switzerland through Telion CH. Belongs to the cabinet family 70 / 74 / 76 etc., which allowed a wide choice of different chassis.

This model was suggested by Marc Philip.
