Model: St.Moritz (neu)
Antique radios, Old Time Radios
St.Moritz (neu)
Country:
Switzerland
Manufacturer/Brand:
Autophon AG; Solothurn
Year: 1951 – 1953
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 11408
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 0 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 471 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave and more than two Short Wave bands.Langwellen-, Mittelwellen- und mehr als zwei Kurzwellenbereiche.
KW-Bereiche bedeuten meistens, dass ein KW-Bereich vorhanden plus gespreizte Bänder. Es kann sich aber auch um eine Anzahl KW-Bänder ohne ganzen Bereich handeln.
Power type and voltage
Alternating Current supply (AC) / 150/220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 22 cm = 8.7 inch
www.radiomuseum.org
Model: St.Moritz (neu)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
590 x 365 x 260 mm / 23.2 x 14.4 x 10.2 inch
Valves / Tubes
8:
ECH42Osz.-/Mischröhre bis 30MHz, Osz.Spannung zw. 7 und 10 Veff, Schirmgitter-Spannungsteiler kann gleichzeitig auch für das Schirmgitter der EAF42 oder EF41 verwendet werden,
(more
for members)
Notes
1000/20495b*, Banddehnung, Gegentakt-Endstufe
Net weight
12 kg / 423.3 oz
Price in first year of sale
756
SFr
External source of data
E. Erb 3-907007-36-0

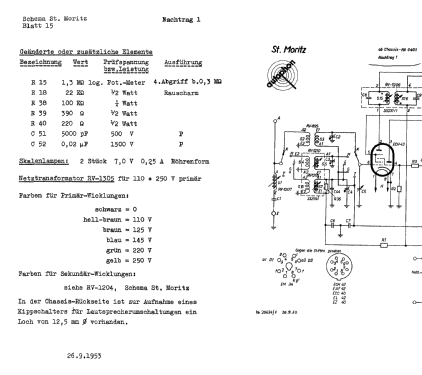

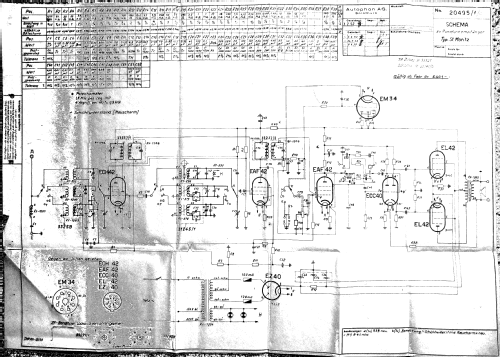

Circuit diagram reference
Die Tungsram-Tabellen führen das Modell auf.Tungsram Bestückungstabellen für die Schweiz.Es handelt sich dabei nicht um eine Schema-sammlung, sondern um den Vorschlag einer Ersatzbestückung mit Tungsram-Röhren, woraus die Röhrenbestückung des Apparates hervorgeht. Das Werk wurde für die Bestimmung der Röhren verwendet.
Picture reference
Das Modell ist im «Radiokatalog» (Erb) abgebildet.
No further information
