Testgerät für Handfunkgeräte T-112

• Country
• Switzerland

• Manufacturer / Brand
• Autophon AG (inkl. Téléphonie SA); Solothurn

• Year
• 1973

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 181024

• Picture

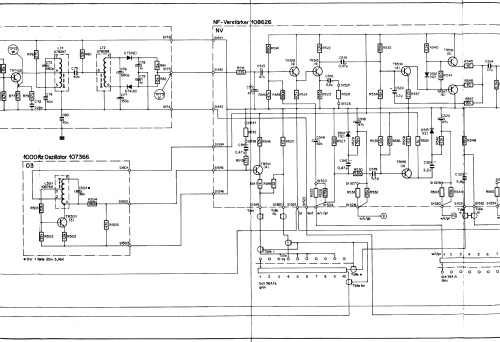

• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 1

• Semiconductors

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• -Loudspeaker incorporated, but system not known. / Ø 5 cm = 2 inch

• Power out
• 0.1 W (unknown quality)

• Material
• Metal case

• from Radiomuseum.org
• Model: Testgerät für Handfunkgeräte T-112 - Autophon AG inkl. Téléphonie

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 380 x 220 x 230 mm / 15 x 8.7 x 9.1 inch

• Notes
• Testgerät zur Prüfung des Handfunkgerätes SE-125. Das Testgerät umfasst eine Spannungsversorgung für das zu prüfende Gerät, ein Multi - Instrument, einen Mess - Sender 77.5 - 87.5 MHz, einen 1000 Hz - Tongenerator und Dämpfungsglieder. Die Funktionen sind ähnlich der mit Röhren bestückten Testgeräte T-101 bis T-107, es variieren meist nur die Frequenzbereiche der Messsender.

• Net weight (2.2 lb = 1 kg)
• 6.6 kg / 14 lb 8.6 oz (14.537 lb)

• Source of data
• - - Data from my own collection

• Other Models

• Here you find 242 models, 185 with images and 147 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
