Model: 1217D (1217 D)
Antique radios, Old Time Radios
1217D (1217 D)
late
Country:
United States of America (USA)
Manufacturer/Brand:
Bendix Radio, Baltimore
Year: 1948
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 34372
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 15 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 455/10700Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Wave bands
Broadcast, Short Wave plus FM.
Details
Changer (Record changer)Plattenwechsler als Chassis, Einbaugerät, sep. Gerät oder zusammen mit Empfänger/Verstärker.
Power type and voltage
Alternating Current supply (AC) / 105 - 125 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.
Loudspeaker/pwr.out
Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 12 W
/ Ø 30.5 cm = 12 inch
www.radiomuseum.org
Model: 1217D (1217 D) late
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape
Console, Lowboy (legs < 50 %).
Dimensions (WHD)
31 x 34 x 18.3 inch / 787 x 864 x 465 mm
Valves / Tubes
14:
6AG5
(more
for members)
Notes
According to SAMS 12-47, set 29, folder 4719-4 the Bendix radio models 1217, 1217B and 1217D use the same 12 tube chassis. Rider is showing a 14 tube chassis for model 1217D which is referring to a never version (we call it "late"). Also Slusser is showing the version "late".
Record Changer:
Automatic -twelve 10-inch or ten 12-inch standard records.
Collectors' prices
1 Collector price
(for members)
External source of data
Ernst Erb
Source of data
Collector's Guide to AR7.Ed. Slusser tubeCollectors Guide to Antique Radios, 7th Edition, 2008 by John Slusser. See also other editions (incl. Bunis). Collector Books, P.O.Box 3009, Paducah, KY 42002-3009 for 24,95 US$.

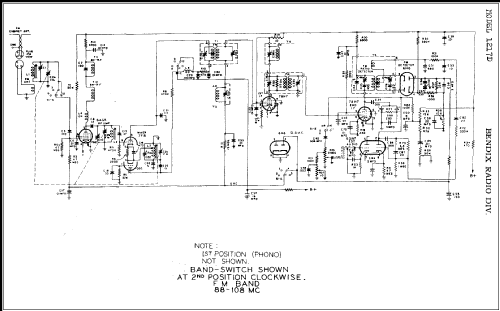

Circuit diagram reference
Rider's Perpetual, Volume 19Ave, RD 2, Canandaigua, NY 14424-9564, USA.
For your information:
Other big collections of schematics for the USA are the books «Most-Often-Needed Radio Diagrams», compiled by M.N.BEITMAN (beginning: 1926-1938 = Vol. 1).
and folders from:
Howard W. Sams Company, 2647 Waterfront Parkway East Drive, Indianapolis, IN 46214-2041, Tel.: 1-800-GET-SAMS or 1-800-428-5331 or 7267.
Mentioned in
The Radio CollectorGrinder, 1995The Radio Collectors Directory and Price Guide by Robert E. Grinder, Sonoran Publishing, LLC, USA: Is one of the best books for your information as a radio collector.
Literature/Schematics

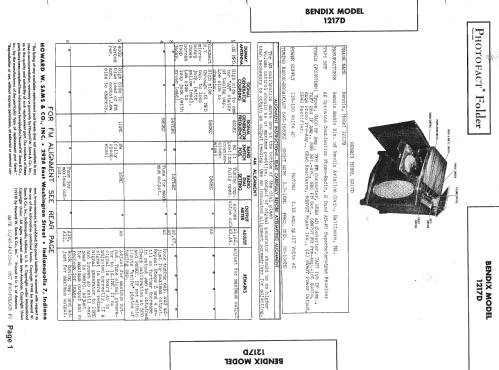

Photofact Folders, SamsPhotofact Folders, Howard W. Sams. Normally referenced in schematics but when there is more ... (select the last field and enter the number in the free field).
(Date 10-48, set 46, folder 5)
No further information
on
1217D (1217 D) late (Bendix Radio, Baltimore)
