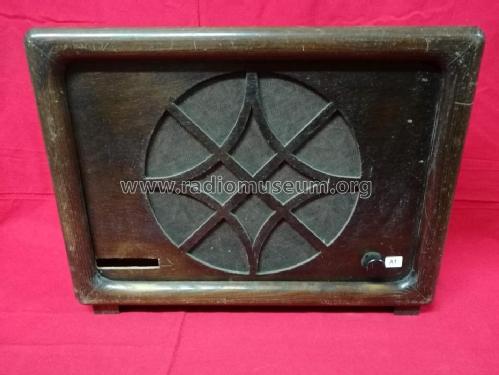

Model: NR 2W (NR IIW)
Antique radios, Old Time Radios
NR 2W (NR IIW)
alt
Country:
Germany
Manufacturer/Brand:
Blaupunkt (Ideal)
Year: 1928 / 1929
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 455
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
TRF with reaction (regenerative); 1 AF-stage(s)TRF (tuned radio frequency or straight receiver) with manual regenerative (feed-back) control.
Récepteur TSF à amplification directe avec réaction maneuvrable.
Geradeausempfänger mit bedienbarer Rückkopplung, die auch zum Selbstschwingen führen kann. Siehe «Radios von gestern» Seite 59.
Tuned circuits
1 AM circuit(s);
Wave bands
Broadcast (MW) and Long Wave.Broadcast- and long-waves (AM, medium- and long-waves) PO et GO (petites ondes et grandes ondes).
Langwellen- und Mittelwellen-Bereich.
Auch wenn in diesen Bereichen eine Unterteilung vorkommt - bei älteren Geräten z.B. die Antenne umgesteckt werden sollte - geht dies hier nicht daraus hervor.
Power type and voltage
Alternating Current supply (AC) / 110-220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Magnetic Loudspeaker in general (system not defined)Magnetic speaker (with horseshoe magnet). Haut-parleur magnétique (avec aimant en fer à cheval).
Siehe «Radios von gestern» Seite 61 und 329ff.Magnetisches System, mit einem Hufeisenmagneten ausgerüstet. Es ist aber nicht bekannt, ob mit oder ohne Einstellmöglichkeit und ob das verbesserte Vierpolsystem oder (ab 1932) sogar ein Freischwinger zur Anwendung kam.
www.radiomuseum.org
Model: NR 2W (NR IIW) alt
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Dimensions (WHD)
410 x 295 x 115 mm / 16.1 x 11.6 x 4.5 inch
Valves / Tubes
3:
REN1104Eine der ersten indirekt geheizten Telefunkenröhren. Universal auch für HF- und NF-Stufen einsetzbar. Als Endröhre 0,22 W Sprechleistung.
(more
for members)
Notes
mit NK IV (sep. Geh.); LS nicht 4pol.
Price in first year of sale
188
RM
!
Collectors prices
1 Collector price
(for members)
Source of data
Arlt's grosser Radiokatalog 1929Das Gerät ist gelistet in Arlts grossem Radiokatalog von 1929/30.
/ Radiokatalog Band 1, Ernst Erb
Circuit diagram reference
Lange + FS-BestückungstabellenDie Schaltung ist in den 11 Schaltungsbüchern von Lange-Nowisch aufgeführt. Die Röhrenbestückung führt zudem das Heft A4 Funkschau-Bestückungstabellen für Rundfunkempfänger. Doch die Bestückungstabelle gibt meist neuere Ersatzröhren bekannt und ist mit vielen Fehlern behaftet.
RKK Radio Museum --- www.rkk-museum.ru
RKK Radio Museum --- www.rkk-museum.ru
RKK Radio Museum --- www.rkk-museum.ru
More pictures
Further information on
NR 2W (NR IIW) alt (Blaupunkt (Ideal))
Liebe Sammlerfreunde,
kürzlich konnte ich folgendes Gerät erwerben: Laut Typenschild : Blaupunkt NR 2 W, Nr.: 7734. Röhrenbestückung: G 354, Re 134, Ren 804. Gerät spielt leise, hat zusätzlich Skalenbeleuchtung, Spulen schaltbar, siehe Fotos. Es scheint alles Original zu sein, entspricht jedoch nicht der ID 455. Drinnen auf der Rückseite der Rückwand ist die Nr.: 7734 durchgestrichen und durch die Nr.: 2943 handschriftlich ersetzt. Ist das Gerät bekannt ?
