Model: Derby 21500 Serie E
Antique radios, Old Time Radios
Derby 21500 Serie E
ab 171400
Country:
Germany
Manufacturer/Brand:
Blaupunkt (Ideal)
Year: 1961 / 1962
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 84826
previous
|
Result List
|
next
|
New search for Radios etc.

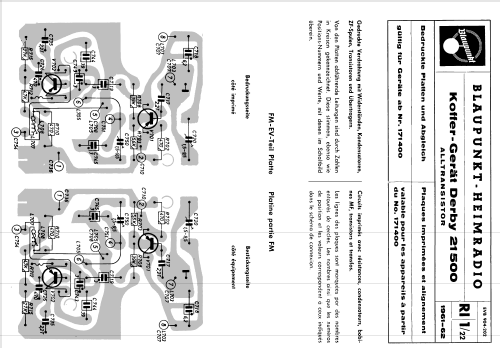

Schematics etc.: 8 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 460 kHz; 3 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
7 AM circuit(s);
9 FM-circuit(s)
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
Batteries (storage and/or dry) / 6x 1,5 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ 1 W
/ Ø 10 cm = 3.9 inch
www.radiomuseum.org
Model: Derby 21500 Serie E ab 171400
Material
Leather / canvas / plastic - over other material
Shape
Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD)
273 x 198 x 68 mm / 10.7 x 7.8 x 2.7 inch
Transistors
9:
OC615Material/Aufbau/Pol.: Germanium Fläche PNP;
Form/Case: Allglas ähnlich R-9;
Daten/electr.data: I F: 0.5 mA; U F: 6 V; Isp: 3 µA; ß (beta): 160; N: 30 mW; Imax(Ic): 10 mA; Umax(Uce): -12 V; f g(FT): >50 MHz; tmax: 75 °C.
Varianten: Zusatzkennung V (Vorstufen) und M (Mischer) oder Farbpunkte (interne Klassifizierung der Radiohersteller) sind möglich.
-
Notes
Halbleiterliste: nur einmal pro Typ.
Transistoren: OC615, OC615, OC614, AF105a, AF105, OC75, OC71, OC74, OC74, Dioden: 3x OA79.
Net weight
2.8 kg / 98.8 oz
Mentioned in
-- Original-techn. papers.Die Daten stammen aus technischen Unterlagen des Herstellers - aus der Zeit der Herstellung.
This model was suggested by Bernd Pötzsch.
aus ebay, Verkäufer robert_0385
