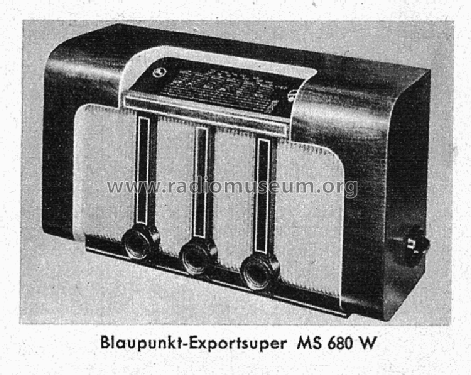

Model: MS680W (MS 680 W)
Antique radios, Old Time Radios
MS680W (MS 680 W)
Country:
Germany
Manufacturer/Brand:
Blaupunkt (Ideal)
Year: 1950 / 1951
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 794
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 473 kHzSuperhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast, Long Wave and 2 x Short Wave.LW, MW/BC and two SW (long-, medium- and short waves). GO, PO et 2 fois OC (grandes ondes, petites ondes et 2 fois ondes courtes).
LW, MW und 2 x KW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 110-240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Magnet Dyn.(moving coil) - electro or permanent magn (?).Dynamic loudspeaker (Rice-Kellog-System). Either permanent- or electro-dynamic. Haut-parleur electrodynamique à aiment permanent OU avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Permanentdynamischer ODER elektrodyn. Lautsprecher, also Tauchspulenprinzip statt z.B. «Magnetlautsprecher». Bei der Erfassung war nicht erkennbar ob selbsterregtes (permanentdyn.) oder fremderregtes Feld.
www.radiomuseum.org
Model: MS680W (MS 680 W)
Valves / Tubes
7:
EF11
(more
for members)
Notes
Ch=LS780W
Circuit diagram reference
Lange 6-Bändig, Buch 2Lange hat nach den 11 Bänden (Lange-Nowisch, mehrere etwas unterschiedliche Ausgaben) ein zweites Werk begonnen und bis Grundig geführt. Da sind neuere Geräte aufgeführt als in den alten Bänden. Diese Schaltplansammlung heisst zudem Schaltungen der Funkindustrie und ist im Format etwas grösser als die 11 Bände.
No further information
on
MS680W (MS 680 W) (Blaupunkt (Ideal))
