Model: NU630U (NU 630 U)
Antique radios, Old Time Radios

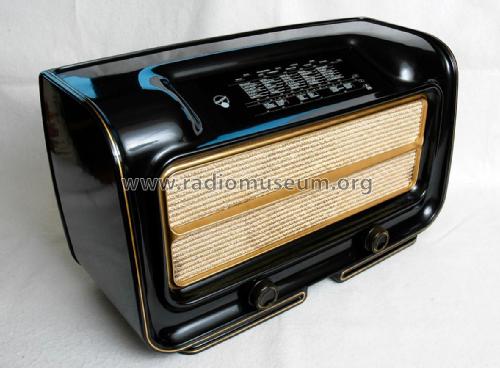

NU630U (NU 630 U)
Country:
Germany
Manufacturer/Brand:
Blaupunkt (Ideal)
Year: 1950 / 1951
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 757
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 473 kHzSuperhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
6 AM circuit(s);
Wave bands
Broadcast, Long Wave, Short Wave plus FM.AM (long-, medium- and short waves) and FM (VHF). GO, PO, OC et MF (onde ultra-courte, bande FM).
LW, MW, KW und UKW
Wahrscheinlich sind keine Bänder unterteilt. Bei älteren europäischen Geräten ist der UKW-Bereich noch nicht bis auf 108 MHz erweitert (87,5 oder 88 bis 100 oder bis 104).
Power type and voltage
AC/DC-set / 110, 127, 220 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.
/ Ø 19 cm = 7.5 inch
www.radiomuseum.org
Model: NU630U (NU 630 U)
Material
Bakelite caseBakelite case, shape horizontal or not known.
Caisse en bakélite.
Das Gehäuse des Apparates besteht zum grössten Teil aus Bakelit oder anderen ähnlichen Stoffen (wie z.B. Philit).
Die Form ist Querformat oder nicht bekannt. Vielleicht haben Sie weitere Angaben dazu - z.B. Masse (falls diese fehlen)? Bitte mittels «Infos zum Modell hinzufügen» als Text eingeben. Danke.
Shape
Tablemodel, low profile (big size).
Dimensions (WHD)
500 x 290 x 190 mm / 19.7 x 11.4 x 7.5 inch
Valves / Tubes
5:
UCH11
(more
for members)
Notes
L - Abstimmung für AM und FM Modell (auch) mit UF15 statt UF11 bestückt. Diese erste ZF-Stufe nur für UKW wird in Reflexschaltung für NF-Vorverstärkung genutzt.
Net weight
5.8 kg / 204.6 oz
Price in first year of sale
229
DM
Collectors prices
9 Collector prices (for members)
Circuit diagram reference
Lange 6-Bändig, Buch 2Lange hat nach den 11 Bänden (Lange-Nowisch, mehrere etwas unterschiedliche Ausgaben) ein zweites Werk begonnen und bis Grundig geführt. Da sind neuere Geräte aufgeführt als in den alten Bänden. Diese Schaltplansammlung heisst zudem Schaltungen der Funkindustrie und ist im Format etwas grösser als die 11 Bände.
Mentioned in
Funkschau (FS)Das Gerät kommt in der Zeitschrift FUNKSCHAU (Code 60) des Franzis Verlag, München, vor. Die Funkschau ist die bedeutendste Radiofachzeitschrift in Deutschland, die sich allerdings in Richtung Kommunikation geöffnet hat und auch heute wieder eine führende Rolle einnimmt. Die Folgezahlen (JJNN) weisen auf Jahr und Nummer hin.
(5015)
Picture reference
Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.

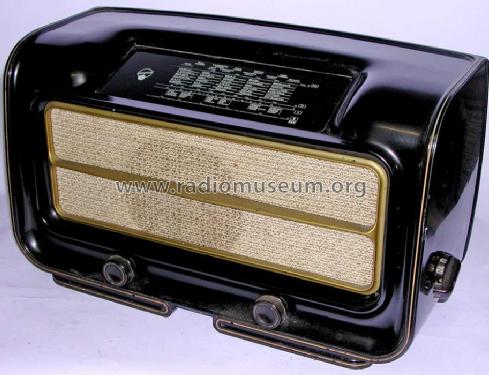

More pictures
Further information on
NU630U (NU 630 U) (Blaupunkt (Ideal))
Werte Radiofreunde, nach der Nachfrage im Allgemeinen Forum forderte man mich mehrfach auf, die Anfrage hier zu posten:
zur Zeit beschäftige ich mich mit einem Blaupunkt NU 630 U. Ich habe da eins aufgetan ohne Röhren und habe nun versucht, Unterlagen für dieses Gerät zusammen zufinden. Dabei bin ich auf folgendes gestoßen: Im Radiomuseum findet man die Unterlagen für F 229 U (NU 630 U), NU 630 U(F229U), NU 630 U (NU 630 U).
Die Unterschiede habe ich bislang nicht gefunden; scheinbar sind sie nicht gravierent.

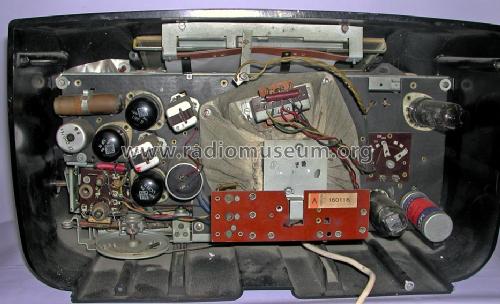

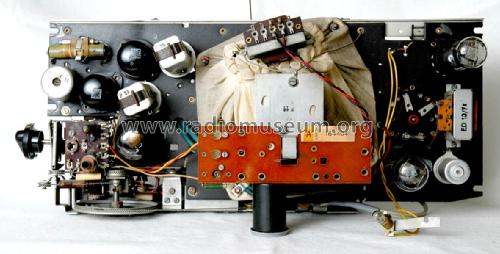

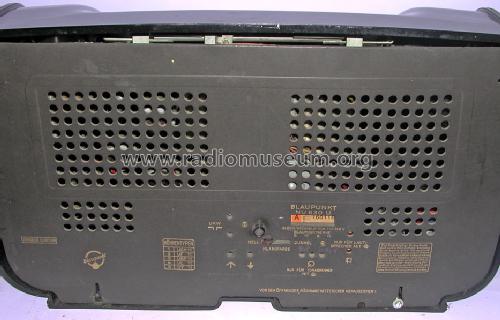

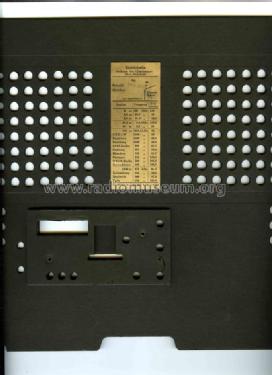

Und nun noch mein Problem: auf der meinigen Rückwand steht NU 630U und ein runder Aufkleber mit F 229 U (NU 630 U) - also scheinbar Gerät 1 der Liste. Dafür spricht auch im Bild der blaue Rückstand des bei mir noch vorhandenen Aufklebers auf der Rückwand. Doch da ist noch die Röhrenliste, diese ist aber anders: die UF11 ist hierbei eine UF15. Somit die Frage: ist es doch ein anderes Gerät oder wurden in einer Serie mehrere Rückwände / Röhrenbestückungen benutzt? Vielen Dank im Voraus, Willi Ribbe
Anlagen:
