• Year
  • 1950/1951
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 796
    • alternative name: Ideal-Radiotelephon- und App-fabr. || Ideal-Werke AG; Berlin (ab 1934)
    • Brand: Rotstern

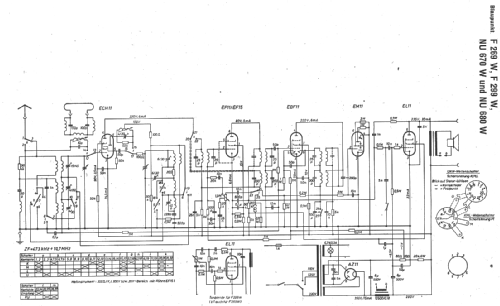

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 6
  • Main principle
  • Superheterodyne (common); ZF/IF 473/10700 kHz; 2 AF stage(s); Reflex
  • Tuned circuits
  • 6 AM circuit(s)     6 FM circuit(s)
  • Wave bands
  • Broadcast, Long Wave, Short Wave plus FM or UHF.
  • Power type and voltage
  • Alternating Current supply (AC) / 110; 125; 220 Volt
  • Loudspeaker
  • Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
  • Power out
  • 4 W (unknown quality)
  • from Radiomuseum.org
  • Model: NU680W [ECH11] - Blaupunkt Ideal, Berlin,
  • Shape
  • Tablemodel, low profile (big size).
  • Notes
  • Blaupunkt NU680W verwendet bei UKW die erste ZF-Stufe auch als NF-Vorstufe (Reflexschaltung). Variometer-Abstimmung und Flankendemodulation bei UKW. Schaltung identisch zu Blaupunkt NU670W, NU680W, F269W, F299W.
    Es gibt auch eine Nachfolgeversion mit 3 Rimlockröhren (ECH42 etc.), wobei die ursprünglichen Chassisausschnitte für die Stahlröhren eingenietete Blechteile für die Rimlockfassungen bekamen.
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Circuit diagram reference
  • Lange Schaltungen der Funkindustrie, Buch 2
