Model: Snob 100

Antique radios, Old Time Radios

Snob 100

14 Trans.

Country: Germany Manufacturer/Brand: Blaupunkt (Ideal)
Year: 1969 / 1970 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 27769 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Details Cassette-Recorder or -Player
Power type and voltage Batteries (storage and/or dry) / 6×1,5; 5×1,25 VoltBattery supply. Alimentation de batterie
Batteriespeisung
Das Gerät erhält seine Betriebsspannungen von Akkumulatoren (Sekundärzellen) und/oder Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 0.5 W
www.radiomuseum.org Model: Snob 100 14 Trans. Material Modern plastics (no Bakelite or Catalin)Plastic case - not bakelite.
Caisse en plastique - pas en bekelite!
Moderner Kunststoff im Gegensatz zu Materialien wie Bakelit, Philit etc.
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 180 x 49 x 158 mm / 7.1 x 1.9 x 6.2 inch
Transistors 14:
Notes 11 Transistoren im Gerät, 3 Transistoren in der Autohalterung.
Stromversorgung im Portable-Betrieb = 5 Batterien á 1,5 V oder 5 Akkus á 1,25 V, Betrieb aus 6-V- oder 12-V-Autobatterie über Autohalterung, dann 2,5 W Ausgangsleistung. Netzbetrieb mit zusätzlichem Netzteil oder über Heimbox (mit eingebautem Lautsprecher) möglich.
Net weight (2.2 lb = 1 kg) 1.6 kg / 3.5 lb
External source of data erb
Source of data Handbuch VDRG 1969Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1969.

No further information on

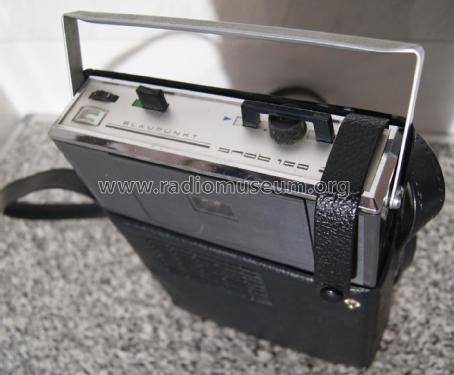

Snob 100 14 Trans. (Blaupunkt (Ideal))
