Model: 740WUK (740 WUK)
Antique radios, Old Time Radios
740WUK (740 WUK)
Country:
Germany
Manufacturer/Brand:
Braun; Frankfurt
Year: 1951 / 1952
Type:
Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 19087
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Super-Heterodyne (Super in general); IF-Freq. 473/10700; 2 AF-stage(s)Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.
Tuned circuits
8 AM circuit(s);
10 FM-circuit(s)
Wave bands
Broadcast, (BC) Long Wave (LW), 2 x SW and FM.LW, MW/BC, two SW plus FM (long-, medium-, short waves plus FM). GO (OL), PO (OM), 2 fois OC et MF (onde ultra-courte, bande FM ou MF).
LW, MW, 2 x KW und UKW.
Kann zwei unterteilte KW Bereiche bedeuten - z.B. 16-25 und 31-49m-Band oder KW durchgehend plus gespreiztes 49m-Band - selten aber auch einfach KW-Lupe (Spreizung mit separater Bedienung).
Power type and voltage
Alternating Current supply (AC) / 110, 125, 150, 220, 240 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
/ Ø 22 cm = 8.7 inch
www.radiomuseum.org
Model: 740WUK (740 WUK)
Material
Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape

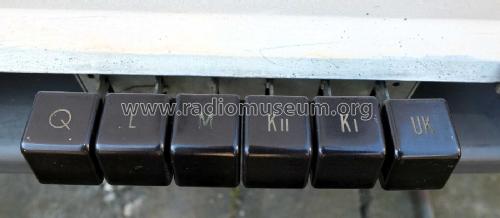

Tablemodel with Push Buttons.
Dimensions (WHD)
625 x 385 x 290 mm / 24.6 x 15.2 x 11.4 inch
Valves / Tubes
9:
EF42steile HF-/ Breitband-Pentode für bis zu 200 MHz, auch als selbstschwingende Mischer geeignet,
(more
for members)
Notes
5-fache KW-Bandspreizung.
Net weight
14 kg / 493.8 oz
Price in first year of sale
468
DM
Collectors prices
2 Collector prices (for members)
External source of data
Erb
Source of data
Kat.d.Rundf.GrossH.1951/52Im Katalog des Rundfunk-Grosshandels von 1951/52 aufgeführt (VERG, Curt Rint, Funk-Technik).
möglicherweise ist der Lautsprecher nicht original
