H 1 new improved curved horn

Brown S. G. Ltd.; London

Data

Forum

Pictures

Collections

Country
Great Britain (UK)

Manufacturer / Brand
Brown S. G. Ltd.; London

Year
1924

Category
Loudspeaker, headphone or earphone

Radiomuseum.org ID
69126

Schematics

H 1; Brown S. G. Ltd.; (ID = 2481204) Speaker-P — Brown S. G. Ltd.; H 1 (1)
Collection privée (réf.: 2389)

H 1; Brown S. G. Ltd.; (ID = 2479347) Speaker-P — Brown S. G. Ltd.; H 1 (1)
S.G.Brown H1 Horn speaker LHS view

H 1; Brown S. G. Ltd.; (ID = 2479349) Speaker-P — Brown S. G. Ltd.; H 1 (1)
S.G.Brown H1 Horn speaker front view

H 1; Brown S. G. Ltd.; (ID = 2479350) Speaker-P — Brown S. G. Ltd.; H 1 (1)

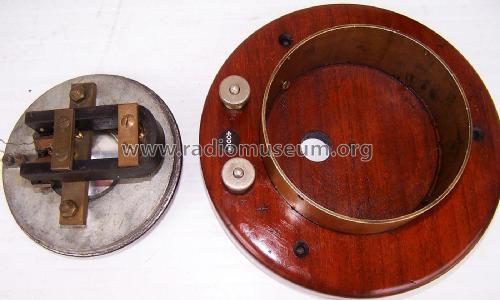

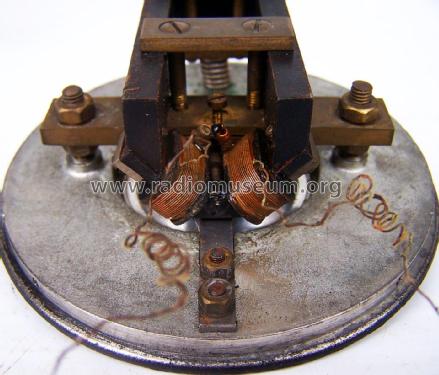

S.G.Brown H1 Horn speaker driver view

H 1; Brown S. G. Ltd.; (ID = 2479352) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 2479353) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 2479355) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 2479356) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 52160) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 208532) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 135788) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 2481203) Speaker-P — Brown S. G. Ltd.; H 1 (1)
Collection privée (réf.: 2389)

H 1; Brown S. G. Ltd.; (ID = 84755) Speaker-P — Brown S. G. Ltd.; H 1 (1)
Brown Horn-LS Type H1

H 1; Brown S. G. Ltd.; (ID = 135787) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 135790) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 208533) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 208534) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 287932) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 817621) Speaker-P — Brown S. G. Ltd.; H 1 (2)

H 1; Brown S. G. Ltd.; (ID = 1024170) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1024171) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1024172) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1399435) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1399436) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1425129) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1425131) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1425132) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1425136) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1425141) Speaker-P — Brown S. G. Ltd.; H 1 (1)

H 1; Brown S. G. Ltd.; (ID = 1525104) Speaker-P — Brown S. G. Ltd.; H 1 (2)

Technical Specifications

Wave bands
- without

Power type and voltage
No Power needed

Loudspeaker
Horn / Ø 12 inch = 30.5 cm

Material
Various materials

from Radiomuseum.org
Model: H 1 [new improved curved horn] - Brown S. G. Ltd.; London

Shape
Miscellaneous shapes - described under notes.

Dimensions (WHD)
12 x 21 x 13 inch / 305 x 533 x 330 mm

Notes
Aluminium horn, wooden base, impedance 120 or 2000 or 4000 ohms, Brown reed driver, aluminium diaphragm. "Designed to reproduce the human voice or music without trace of distortion..." (Brown Bros. catalog).
Name in "Le Guide du Coll.Biraud/Foster 2" = H1 Standard

Net weight (2.2 lb = 1 kg)
2.2 kg / 4 lb 13.5 oz (4.846 lb)

External source of data
Konrad Birkner

Mentioned in
Brown Bros. Catalog 1925

Literature/Schematics (1)
Le Guide du Collectionneur TSF Biraud/Foster, Vol. II (page 417)

Author
Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
