Butoba MT5 (MT 5)

1963


Country: Germany Manufacturer/Brand: Butoba (Marke/Brand)
Year: 1963 – 1965 Type: Music/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich.
Recorder and/or Player

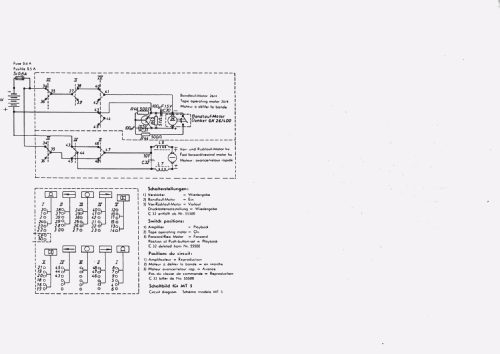

Mod.-ID = 26030 previous | Result List | next | New search for Radios etc. Schematics etc.: 3 (for members) Principle AF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Audio-Amplification

Details Tonbandgerät oder Apparat mit Tonbandgerät.Tape Recorder
Power type and voltage Dry battery supply. Alimentation de batterie
Batteriespeisung mit Trockenelementen.
Das Gerät erhält seine Betriebsspannungen von nicht aufladbaren Batterien (Primärzellen).
Solche Geräte wurden auch mit sogenannten Netzanoden gespiesen, die zumindest die Anodenspannung lieferten, in manchen Fällen auch Gittervorspannungen und teilweise auch Heizspannungen.
Dry Batteries / 8 × 1,5 Volt

Loudspeaker/pwr.out Permanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld).
Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
/ 1.2 W

from Radiomuseum.org Model: Butoba MT5 (MT 5) 1963 Material Leather / canvas / plastic - over other material
Shape Portable, e.g. Portable Radio (with or without mains > 8 inch).
Dimensions (WHD) 235 x 300 x 150 mm / 9.3 x 11.8 x 5.9 inch
Valves / Tubes 1: Neben Batterie- auch für Wechsel- und Allstrombetrieb geeignet.DM71
Transistors 7:
Notes Transistoren: OC603, OC75, OC71, 2× OC74, 2× OC76; Dioden 2× OA81.
2-Spur; Bandgeschwindigkeiten 4,75/9,5 cm/s.; Spulen-Ø 13 cm. Netzbetrieb über einsteckbares Netzteil möglich.



Das eingeschobene Netzteil kann durch einen Batteriekasten mit 2 x je 4 D-Zellen ersetzt werden.


No further information on

Butoba MT5 (MT 5) 1963 (Butoba (Marke/Brand))
