Model: 7266505 (Cadillac)
Antique radios, Old Time Radios
7266505 (Cadillac)
Country:
United States of America (USA)
Manufacturer/Brand:
Cadillac Div.
Year: 1955 / 1956
Type:
Car RadioAutoradio - ist nicht immer als solches bezeichnet, da erst später mit Code unterschieden.
Mod.-ID = 131923
previous
|
Result List
|
next
|
New search for Radios etc.

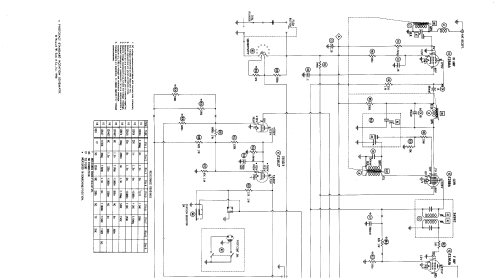

Schematics etc.: 6 (for
members)
Principle
Superhet with RF-stage; IF-Freq. 262 kHz; 2 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.
Tuned circuits
7 AM circuit(s);
Wave bands
Broadcast only (MW).Mittelwellenempfänger
Power type and voltage
Storage Battery for all / 12 Volt
Loudspeaker/pwr.out
2 LoudspeakersTwo built-in loudspeakers of any principle.
Deux haut-parleurs.
Zwei eingebaute Lautsprecher mit nicht erfasstem System.
www.radiomuseum.org
Model: 7266505 (Cadillac)
Material
Metal caseMetal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.
Shape
Chassis only or for «building in»
Valves / Tubes
8:
12BA6
(more
for members)
Notes

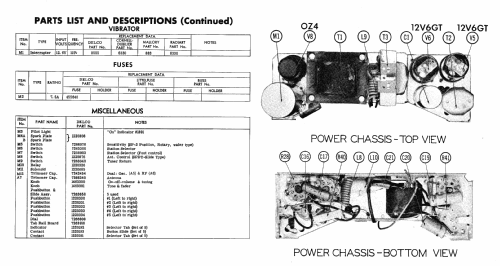

The automobile receivers Cadillac 7266505 and Cadillac 7266535 from Cadillac Division of General Motors are storage battery operated custom-built car radios with a vibrator (Interrupter) and two oval permanent dynamic loudspeakers as front and rear speakers. They use the same chassis with separate chassis for power supply and push-pull output tubes (together).
Literature/Schematics

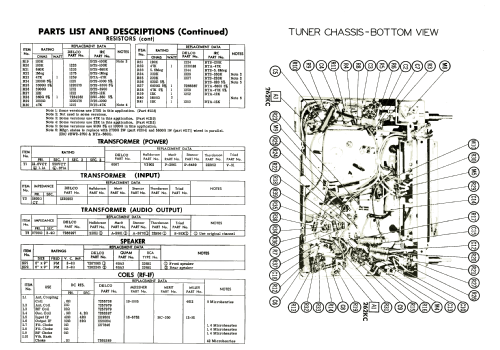

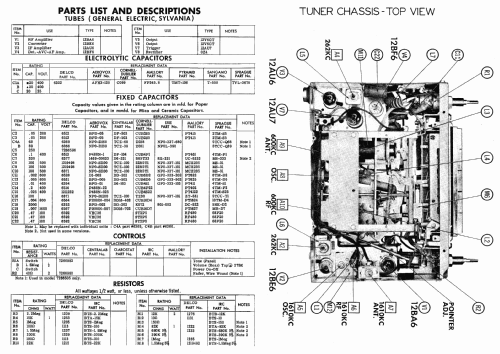

Photofact Folders, SamsPhotofact Folders, Howard W. Sams. Normally referenced in schematics but when there is more ... (select the last field and enter the number in the free field).
(Date 11-56, set 338, folder 3)
This model was suggested by Ernst Erb.
SAMS
No further information
on
7266505 (Cadillac) (Cadillac Div.)
