Model: Supergioiello 48
Antique radios, Old Time Radios
Supergioiello 48
Serie I
Country:
Italy
Manufacturer/Brand:
CGE – Compagnia Generale di Elettricità; Milano
Year: 1948
Type:
Broadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.Radio or Tuner
Mod.-ID = 78062
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 1 (for
members)
Principle
Superhet - normally without a preamplification stage (as far as known). Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne. Normalement sans préamplification de HF.
Superhet ohne Vorstufe.
Nicht immer war bei der Erfassung klar, ob der Empfänger eine Vorstufe aufweist oder nicht. Im Zweifelsfall kam das Gerät in diese Kategorie.Super-Heterodyne (Super in general)
Tuned circuits
6 AM circuit(s);
Wave bands
Bei der KW kann es sich um einen Gesamtbereich plus gespreizte Bänder oder um mehrere Bänder ohne Gesamtbereich handeln.Broadcast plus more than 2 Short Wave bands.
Power type and voltage
AC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!
Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!AC/DC-set / 110 Volt
Loudspeaker/pwr.out
Permanent magnet type moving coil speaker (principle by Rice-Kellog, without field excitation coil).
Haut-parleur avec système dynamique à aimant permanent (sans bobine d`excitation).
Permanentdynamischer Lautsprecher, also (modernes) Tauchspulenprinzip mit Selbsterregung bzw. Permanentmagnet statt Magnetspule. Siehe «Radios von gestern» Seiten 329ff.Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
from Radiomuseum.org
Model: Supergioiello 48 Serie I
Material
Wooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.Wooden case
Shape
Tablemodel with Push Buttons.
Dimensions (WHD)
260 x 170 x 140 mm / 10.2 x 6.7 x 5.5 inch
Valves / Tubes
5:
12EA7GT
(more
for members)
Notes
2 gamme OM, 4 OC. frequenze: OC1 18,7-12 MHz, OC212,5-10 MHz, OC3 10,3-7,1 MHz OC4 7,3-5,8 MHz, OM1 1,5-0,9 MHz, OM2 930-526 KHz
This model was suggested by Alessandro De Poi.

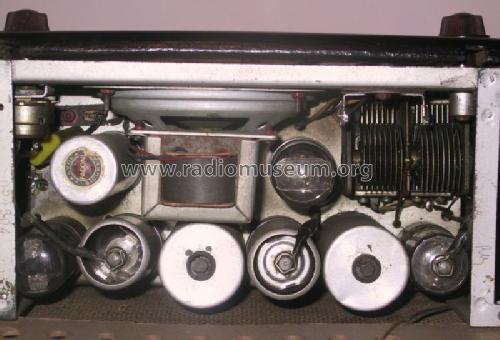

Da asta ebay.it - From an ebay.it auction sale
Fonte: asta ebay.it - Source: an ebay.it auction sale
Fonte: asta ebay.it - Source: an ebay.it auction sale
More pictures
More information on
Supergioiello 48 Serie I (CGE – Compagnia Generale di Elettricità; Milano)
Mi serve una fotografia della sistemazione delle lampade per illuminazione della scala parlante, dallo schema elettrico dovrebbero essere tre.
I need a picture of the arrangement of lamps for lighting the staircase speaking, the scheme should be three.
Allegati:
illuminazione? (127 kb)
Mi serve una fotografia della sistemazione delle lampade per illuminazione della scala parlante, dallo schema elettrico dovrebbero essere tre.
I need a picture of the arrangement of lamps for lighting the staircase speaking, the scheme should be three.
