Röhrenvoltmeter MV1

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114364) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114365) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114366) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114367) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114368) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114369) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114370) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114371) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 114372) Equipment

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 1515666) Equipment
Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 102156) Equipment Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 102157) Equipment
Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 102160) Equipment Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 102159) Equipment
Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 102200) Equipment Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 658215) Equipment
Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 658217) Equipment Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 658218) Equipment
Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 658219) Equipment Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 658220) Equipment
Use red slider bar for more.

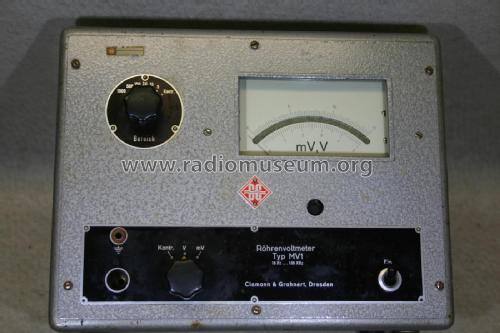

Röhrenvoltmeter MV1; Clamann & Grahnert; (ID = 102156) Equipment
Clamann & Grahnert;: Röhrenvoltmeter MV1 [Equipment] ID = 102156 798x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Röhrenvoltmeter MV1, Clamann & Grahnert; Dresden

Country:  Germany
Manufacturer / Brand:  Clamann & Grahnert; Dresden
Year: 1955 ? Category: Service- or Lab Equipment
Valves / Tubes 3: EF12 EF12 EZ11 GR27-51
Wave bands - without
Details
Power type and voltage Alternating Current supply (AC) / 110; 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Röhrenvoltmeter MV1 - Clamann & Grahnert; Dresden
Material Metal case
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 280 x 230 x 190 mm / 11 x 9.1 x 7.5 inch
Notes

12 Messbereiche, 5 mV-1500 V, 16 Hz-100 kHz.

Eingangswiderstand im mV-Bereich: etwa 10 MΩ, im V-Bereich etwa 1.000 MΩ.

Ursprünglich entwickelt und gebaut mit EF12, EF12, EZ11.
1958 statt EZ11 die EZ80 und statt GR27-51 die GR27-56, danach wurden die beiden EF12 ersetzt durch EF86 und EF80.

Net weight (2.2 lb = 1 kg) 6 kg / 13 lb 3.5 oz (13.216 lb)
Price in first year of sale 1,250.00 DM
Collectors' prices
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Anders, Schaltungssammlung der Messgeräte
Literature/Schematics (1) Radio und Fernsehen (DDR) (1955, Heft 6, Seite 165)

Model page created by Bernd Pötzsch. See "Data change" for further contributors.



All listed radios etc. from Clamann & Grahnert; Dresden
Here you find 25 models, 18 with images and 13 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Clamann & Grahnert;: Röhrenvoltmeter MV1
Threads: 1 | Posts: 2
Hits: 1151     Replies: 1
clamann: MV1; Röhrenvoltmeter
Klaus Bayer
04.Sep.13
  1

Hallo.

das MV1 hatte auch den Röhrensatz EF86,EF80 und EZ80. Sonst sieht es äußerlich gleich aus.

Dieses würde ich gern als neuen Satz hinzufügen. Wie geht das ?

Eine weitere Frage: wahrscheinlich gibt es diesen Vorschlag schon, zumindest sind viele Änderungsvorschläge gelistet. Diese kann ich aber nicht lesen. Mache ich da was falsch ?

Viele Grüße

Klaus Bayer

Michael Seiffert
10.Oct.13
  2

Hallo Herr Bayer,

bitte legen Sie das Modell neu an und tragen sie in das Feld Variante EF86 ein. Die restlichen Daten dann analog zum vorhandenen Modell, insofern sie übereinstimmen. Ein Gerätebild mit der anderen Röhrenbestückung steht schon falsch beim jetzigen Modell und muß dann zu Ihrem Vorschlag verschoben werden.

M.Seiffert


Clamann & Grahnert;: Röhrenvoltmeter MV1
End of forum contributions about this model
