Model: Thor 6
Antique radios, Old Time Radios
Thor 6
Country:
United States of America (USA)
Manufacturer/Brand:
Clegg Laboratories; Mt.Tabor (NJ)
Year: 1963
Type:
Amateur Transmitter/Receiver (and Transceiver)
Mod.-ID = 120492
previous
|
Result List
|
next
|
New search for Radios etc.
Schematics etc.: 4 (for
members)
Principle
Double or triple conversion superhet.
Doppelsuper oder (manchmal nur teilweise) Dreifachsuperhet.
Der Apparat verfügt über zwei Oszillatorsysteme auf zwei verschiedenen Zwischenfrequenzen (ZF). Dieses Prinzip gibt es bei Rundfunkempfängern aus Preisgründen sehr selten, doch bei kommerziellen und Amateurgeräten besserer Qualität ist das Verfahren öfters anzutreffen. Sinngemäss gilt das auch für Dreifachsuper und Kombinationen davon. Superhet, double/triple conversion; IF-Freq. 10700 kHz
Wave bands
Bitte geben Sie die Wellenbänder an, falls Sie mehr wissen.Wave Bands given in the notes.
Power type and voltage
AC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Trafo ist nicht immer mit Primär- undSekundärwicklungen versehen. Dadurch kann das Chassis ein gefährlichesPotential führen.Alternating Current supply (AC) / 110 - 125 Volt
Loudspeaker/pwr.out
We could not yet load up more information. Members can load up data, photos, schematics, use the forum etc. We help each other worldwide. Join us! See «membership» on the HP.
Nous navon pas eu la chance de poser plus des dates.
Uns fehlt die Information. Mitglieder laden solche hoch, wie auch Bilder, Schemas etc. Siehe unter «Mitgliedschaft» auf der HP. - - - n.a.
/ 2 W
from Radiomuseum.org
Model: Thor 6
Material
Metal case.
Caisse en métal.
Gerät, dessen Gehäuse aus Metall gefertigt ist. Es kann sich um verschiedenartige Metalle und Oberflächenbearbeitungen handeln. Ist es hingegen nur ein Chassis, so erhält das Gerät eine andere Bezeichnung.Metal case
Shape
Tablemodel, with any shape - general.
Valves / Tubes
17:
Nuvistor6CW4
(more
for members)
Notes

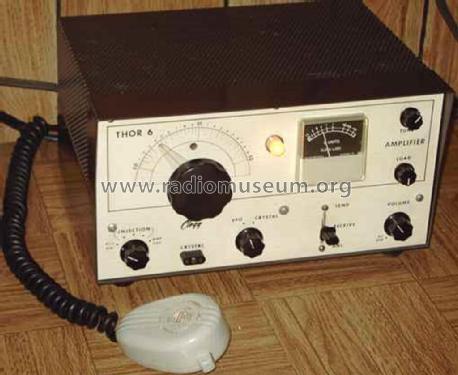

Clegg VHF-Transceiver Thor 6.
Covers 6 m HAM band, RX 49.8 to 52.2 MHz, TX 49.8 to 54 MHz, AM or CW, BFO, VFO or Xtal tuning, one instrument. Nuvistor front end. External power supply/modulator. Pout: 40 W.
This model was suggested by Anonymous 38 Collector.
No further information
on
Thor 6 (Clegg Laboratories; Mt.Tabor (NJ))
