Stromversorgungsgerät SV 59/50

DEPA Erwin Pahl, Berlin (Ostd.)

Data

Forum

Pictures

Collections

Country
Germany

Manufacturer / Brand
DEPA Erwin Pahl, Berlin (Ostd.)

Year
1961 ?

Category
Teaching aids-material

Radiomuseum.org ID
110341

Schematics

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 279216) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (3)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 279224) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1591689) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)
modernere Ausführung des SV59-50

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 279225) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 279227) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1436301) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)
Ansicht, Archivbild

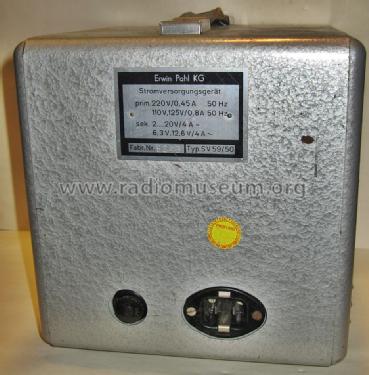

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1591690) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1591692) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1591694) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1591695) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1696672) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1696673) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1696674) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

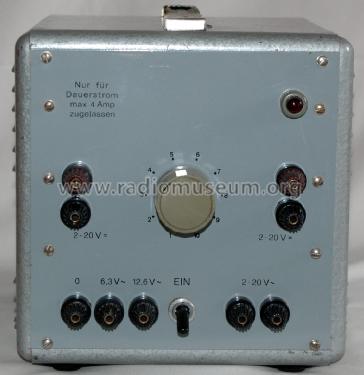

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1930752) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Stromversorgungsgerät SV 59/50; DEPA Erwin Pahl, (ID = 1930753) teaching — DEPA Erwin Pahl, Stromversorgungsgerät SV 59/50 (1)

Click on the schematic thumbnail to request the schematic as a free document.

Technical Specifications

Wave bands
- without

Details
Power Supply (not only Batt.El.)

Power type and voltage
Alternating Current supply (AC) / 110; 125; 220 Volt

Loudspeaker
- - No sound reproduction output.

Material
Metal case

from Radiomuseum.org
Model: Stromversorgungsgerät SV 59/50 - DEPA Erwin Pahl, Berlin Ostd.

Shape
Tablemodel, with any shape - general.

Dimensions (WHD)
200 x 200 x 200 mm / 7.9 x 7.9 x 7.9 inch

Notes
Kleines Stromversorgungsgerät für Niederspannungs-Experimente im Unterricht. 2...20 V AC/DC, 4 A, in 10 Stufen sowie 6,3 und 12,6 V~.
Als Typ 107 auch von VEB EMB gebaut.

Net weight (2.2 lb = 1 kg)
8.1 kg / 17 lb 13.5 oz (17.841 lb)

Author
Model page created by Wolfgang Eckardt. See "Data change" for further contributors.
