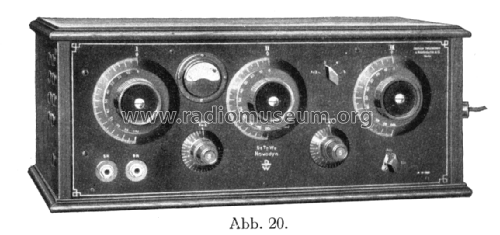

Novodyn RE59/27

DeTeWe

  • Year
  • 1926–1928
perfect model
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 1429
    • alternative name: Deutsche Telephonwerke GmbH; || Deutsche Tel-w. & und Kabelind. || DTW

 Technical Specifications

  • Number of Tubes
  • 5
  • Main principle
  • TRF without regeneration; 2 Special; 2 AF stage(s)
  • Tuned circuits
  • 3 AM circuit(s)
  • Wave bands
  • Broadcast, Long Wave and Short Wave.
  • Power type and voltage
  • Storage and/or dry batteries / 4 & 90 Volt
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Novodyn RE59/27 - DeTeWe
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 515 x 270 x 330 mm / 20.3 x 10.6 x 13 inch
  • Notes
  • Empfangsbereich 30-5000 m. Voltmeter links. Die Maße stammen aus dem Katalog, wobei dort B x T x H angegeben ist (Reihenfolge!). An einem realen Gerät wurde eine andere Höhe ermittelt: 220 mm! Offensichtlich Katalogfehler.

    Preis Januar 1927: RM 350,-, beinhaltet Spulensatz für einen Wellenbereich, Spezialverbindungsschnur und Klinkenstecker für Lautsprecher und Kopfhörer.

    Lieferbare Spulensätze (je RM 35,-)

    • Wellenbereich 30-100 m
    • Wellenbereich 100-250 m
    • Wellenbereich 250-700 m
    • Wellenbereich 700-2000 m
    • Wellenbereich 1400-3600 m
    • Wellenbereich 2000-5000 m.

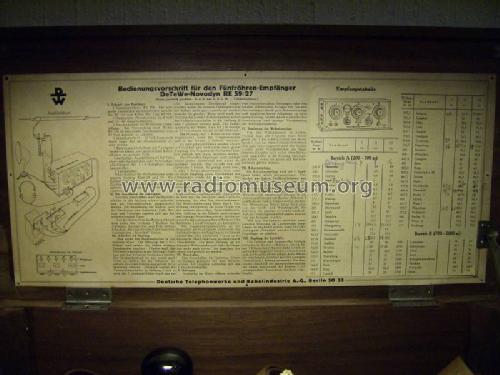

    Die Bedienungsvorschrift für den "Fünfröhren-Empfänger DeTeWe-Novodyn RE 59/27" lautet unter : "1. Zubehör zum Emfpänger: 5 Verstärkerröhren RE 154. Für sehr grosse Lautstärken ala Schlussröhre anstelle der RE 154 eine Röhre der Type RE 504. 1 Heizbatterie (Accumulator) für 4 Volt und 25-60 Ampère-Stunden. 1 Anodenbatterie für 90 Volt mit Unterteilung. Bei VErwendung eienr Röhre RE 504 ist eine zweite Anodenbatterie von 90 Volt dahinter zu schalten. + Gitterbatterie 10 - 12 Voll kann auch durch einen Teil der Anodenbatterie ersetzt werden.  ..."

  • Price in first year of sale
  • 375.00 RM
  • Source of data

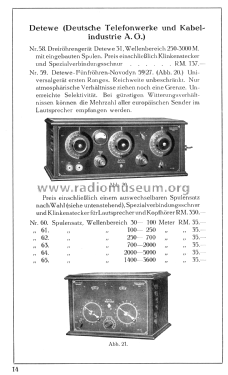

  • Radiokatalog Band 1, Ernst Erb
  • Circuit diagram reference
  • Röhren in FS-Bestückungstabellen
  • Picture reference
  • Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.
