Model: 579



Old radios, englishAlte Radios, deutschRadios antiguas, españolMusée de radio, francaisRadio antiche, italiano
Antique radios, Old Time Radios

Please click your language flag. Bitte Sprachflagge klicken.

579


Country: United States of America (USA) Manufacturer/Brand: Detrola
Year: 1947 ?? Type: Radio or TunerBroadcast receiver (Radio).
Im Gegensatz zu Radioempfängern für kommerzielle und/oder militärische Zwecke und den frühen Empfängern für Morsezwecke nennen wir hier Radio bzw. Rundfunkempfänger. Aber: Gemäss internationaler Sprachregelung führt der Radiokatalog Band 1 alle Empfänger mit aktiven Bauteilen als RADIO. Wir unterscheiden hier ebenfalls nicht, ob mit Röhren bestückt, hybrid, mit Transistoren oder/und ICs.
Mod.-ID = 37374 previous | Result List | next | New search for Radios etc. Schematics etc.: 7 (for members) Principle Superhet with RF-stage; IF-Freq. 455 kHz; 2 AF-stage(s)Superhet with a preamplification stage.
Please use «To add informations to model» if you know more! Thanks.
Récepteur TSF superhétérodyne avec préamplification de HF.
Superhet mit HF-Vorstufe.

Tuned circuits 7 AM circuit(s);
Wave bands Broadcast only (MW).Mittelwellenempfänger
Power type and voltage AC/DC-set / 105-125 VoltAC-DC set (all-mains) - sometimes plus voltage range:
/ = 2 different voltages
- = voltage from-to
* = «Special»
Attention: Chassis mostly connected to deadly high tension!

Apparareil à tous-courants. Tensions mentionnées.
Wechsel- und Gleichstrom:
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl
Vorgeschalteten Trenntrafo verwenden! Chassis oft unter Starkstrom stehend!

Loudspeaker/pwr.out Electro Magnetic Dynamic LS (moving-coil with field excitation coil)Electro magnetic dynamic loudspeaker (moving-coil principle by Rice-Kellog) with field excitation coil - mostly used as choke.
Haut parleur dynamique avec bobine d`excitation - plus souvent aussi utilisé pour le self.
Elektrodynamischer Lautsprecher mit Erregerspule für das Magnetfeld (Fremderregung), meist gleichzeitig als Siebglied dienend.
/ 1.4 W / Ø 12.7 cm = 5 inch

www.radiomuseum.org Model: 579   Valves / Tubes 6: 12SK7GT     (more for members)
Notes Built-in loop antenna as first RF circuit. Output .65 watt undistorted, 1.4 watts maximum.
External source of data Ernst Erb

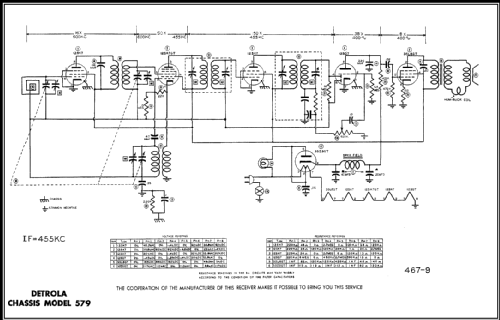

Circuit diagram reference Rider's Perpetual, Volume 15Ave, RD 2, Canandaigua, NY 14424-9564, USA.
