Model: H50N (H 50 N)

Antique radios, Old Time Radios

H50N (H 50 N)

Country: Germany Manufacturer/Brand: Dual, Gebr. Steidinger; St. Georgen/Schwarzwald
Year: 1968 – 1970 Type: Recorder and/or PlayerMusic/speech recorder and/or -player.
Tonspeichergerät im weiteren Sinn, also auch Kassettengerät, CD-Player, Tonbandmaschine, Video-Maschine etc. möglich. Mod.-ID = 115374 previous | Result List | next | New search for Radios etc. Schematics etc.: 1 (for members) Principle Audio-AmplificationAF (audio) amplification only, one, two or three stages etc.
Niederfrequenzverstärkung.
Meist als «Nachsatz» zu einem Empfänger verwendet, um das Tonsignal zu verstärken - z.B. für Lautsprecherwiedergabe statt Kopfhörer.
Specialities Rec.Player+Audio.Amp+LSRecord Player with integrated audio amplifier and loudspeaker.
Power type and voltage Alternating Current supply (AC) / 110; 150; 220 VoltAC set plus voltage range.
/ = 2 different voltages
- = voltage from-to
* = «Special»
Apparareil à courant alternatif. Tensions mentionnées.
/ = 2 Spannungswahlen
- = von-bis
* = Fabrikwahl/«Spezial»
Normalerweise sind diese Geräte mit einem Trafo mit Primär- und Sekundärwicklungen versehen. Dadurch führt das Chassis kein gefährliches Potential.
Loudspeaker/pwr.out Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - ellipticalPermanent magnetic dynamic loudspeaker (moving-coil) in elliptical form - without field excitation coil. Haut parleur elliptique avec système dynamique (sans bobine d`excitation).
Permanent-dynamischer Ovallautsprecher (elliptisch, ohne Erregerspule für das Magnetfeld). / 6 W
www.radiomuseum.org Model: H50N (H 50 N) Material Wooden caseWooden case. Most radios have a wooden cabinet until the WW2. Caisse en bois.
Die meisten Heim-Rundfunkempfänger führen von Beginn an bis etwa Ende 60er Jahre Holz als Gehäuse. Auch frühe Reiseempfänger zeigen Holz (speziell in den 20er Jahren) oder Holz mit Stoffüberzug etc.
Shape Tablemodel, with any shape - general.
Dimensions (WHD) 375 x 160 x 350 mm / 14.8 x 6.3 x 13.8 inch
Transistors 5:
Notes Transistoren: BC108, BC172, BC173, AC180L, AC181L.

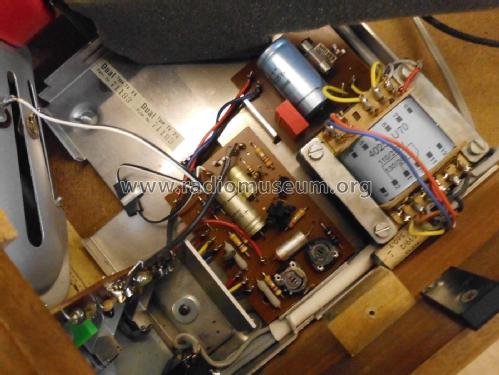

Verstärkerchassis = TV71;
Phono-Chassis = 410.
Nußbaum, auch in Schleiflack weiß als H50.
Net weight 6.6 kg / 232.8 oz
Price in first year of sale 286 DM

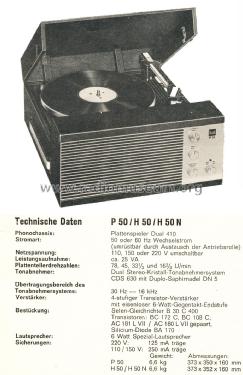

Source of data Handbuch VDRG 1968Das Gerät ist zu finden im Handbuch des Rundfunk- und Fernsehgrosshandels VDRG von 1968.

This model was suggested by Konrad Birkner.
